サーフェスの連続性を解析する

[ゼブラ解析] ツールを使用して Fusion でサーフェスの連続性を解析する方法を学習します。

ボディのサーフェスの連続性を解析する

1. [検査] > [ゼブラ解析] をクリックします。

   [ゼブラ解析]ダイアログが表示されます。

2. キャンバスで、解析するボディを選択します。

   ボディにゼブラ ストライプが表示されます。

3. ダイアログで、解析設定を調整します。

   • [方向]: 水平または垂直のゼブラ ストライプを表示します。
   • [繰り返し]: ストライプの数量を指定します。
   • [不透明度]: ストライプの透明度を指定します。
   • [ストライプのロック]: ストライプを所定の位置にロックするにはオンにします。
   • [高品質]: 表示品質を高くするにはオンにします。

4. [OK]をクリックします。

ブラウザの[解析]フォルダに[ゼブラ解析]の結果が表示されます。ブラウザで表示設定のアイコンをクリックして、解析を表示 または非表示 にします。

ゼブラ解析を編集する

1. ブラウザで、[解析]フォルダを展開します。
2. 解析を右クリックし、[編集]をクリックします。
3. ダイアログで、選択セットと設定を調整します。
4. [OK]をクリックします。

ヒント

• ゼブラのストライプは通常、反射の外観を強調するために工業デザインで使用されます。ゼブラのストライプの反射は、回転やズームで変化します。ほとんどのデザインで、ビューの変更後にストライプの方向と密度を変更すると便利です。



• デザインを修正する際に、[ゼブラ解析]をオンのままにしてリアルタイムのフィードバックを得ることができます。

• [ゼブラ解析]のオンとオフを切り替えて、解析を定期的に確認できます。

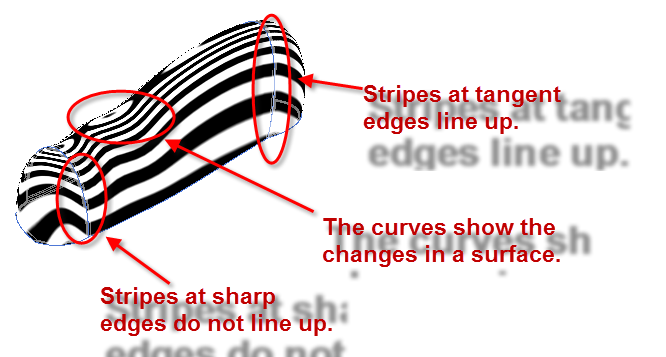

• ストライプのエッジが揃っていない場合、境界は接線ではありません(G0)。

• ストライプのエッジは揃っているが鋭角が含まれている場合、境界は接線です(G1)。

• ストライプのエッジが全体的にスムーズである場合、境界は曲率連続です(G2)。

• [高品質]設定ではキャンバスでの結果表示の品質が向上しますが、パフォーマンスに影響する可能性があります。
