[コンポーネントのカラーを表示] を使用して、Fusion でアセンブリ内の各コンポーネントを異なる色で表示する方法について学習します。これにより、アセンブリ内のコンポーネントと、それらのコンポーネントに関連付けられているパラメトリック フィーチャを区別しやすくなります。

コンポーネントの色を表示または非表示にする

コンポーネントの色を表示または非表示にするには、次の 2 つの方法があります。

• ツールバーで、[検査] > [コンポーネントのカラーを表示] を選択します。
• Shift + N を押して、キーボード ショートカットを使用します。

各コンポーネントは、キャンバス、ブラウザ、およびタイムラインで、異なる色で表示されます。フィーチャが複数のコンポーネントに影響を与える場合、各コンポーネントのカラー スウォッチが表示されます。

特定のコンポーネントの色を変更する

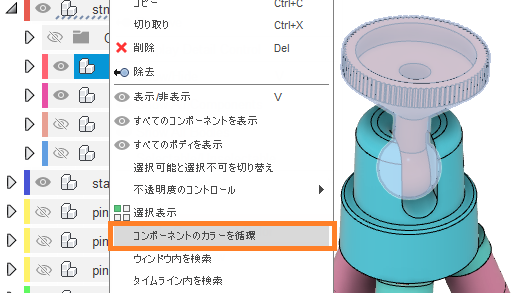

1. ブラウザでコンポーネントを右クリックします。

2. [コンポーネントのカラーを循環]を選択します。

   コンポーネントが新しい色に変わります。

3. 省略可能: 手順 1 ～ 2 を繰り返して、色を再度変更します。

コンポーネントのカラー スウォッチを表示または非表示にする

コンポーネントのカラーがキャンバスで非表示になっている間も、ブラウザとタイムラインに[コンポーネントのカラー スウォッチ]を表示することができます。

1. タイムラインで、[設定]をクリックします。
2. [コンポーネントのカラー スウォッチ]をオンまたはオフにします。

オンにすると、[コンポーネントのカラー スウォッチ]がブラウザとタイムラインに表示されます。

オフにすると、非表示になります。
