勾配を作成する

[勾配] ツールを使用して、Fusion のソリッド ボディの面を回転するための、固定またはパーティング ラインの勾配角度を適用する方法を学習します。

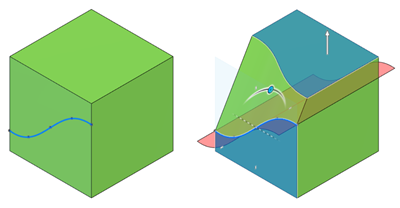

フィレットの例

  1. [デザイン]作業スペースの[ソリッド]タブで、[修正] > [勾配]を選択します。

    [勾配]ダイアログが表示されます。

  2. ダイアログで、勾配のタイプを選択します。

    • [固定平面]: 固定平面からの勾配を作成します。
    • [パーティング ライン]: パーティング ラインに沿って勾配を作成します。

  3. 抜き方向を定義する平面または面を選択します。

    抜き方向を反転するには、キャンバスで抜き方向マニピュレータをクリックします。

  4. 勾配を適用する面を選択します。

  5. [固定方向]勾配タイプの場合、勾配側面を選択します。

    • [片側]: 片側に勾配を適用します。
    • [両側]: 異なる角度で 2 つの側面に勾配を適用します。
    • [対称]: 同じ角度で 2 つの側面に勾配を適用します。

  6. [パーティング ライン]勾配タイプの場合、[パーティング ツール]として使用するソリッド ボディ上の平面、面、エッジ、またはスケッチ曲線を選択します。

  7. [パーティング ライン]勾配タイプの場合、[パーティング ライン タイプ]を選択し、関連する設定を調整します。

    • [パーティング ラインを固定]: パーティング ラインを所定の位置に固定します。
      • 勾配側面を選択します。
        • [片側]: 片側に勾配を適用します。
        • [両側]: 異なる角度で 2 つの側面に勾配を適用します。
        • [対称]: 同じ角度で 2 つの側面に勾配を適用します。
    • [パーティング ラインを移動]: パーティング ラインを移動して勾配を適用します。
      • 方向を選択します。
        • [上の角度]: 角度をパーティング ラインの上に維持します。
        • [下の角度]: 角度をパーティング ラインの下に維持します。
        • [両方]: パーティング ラインの両側で角度を維持します。
      • [固定エッジ]: パーティング ラインの移動時に変形を防止するためのエッジを選択します。

  8. 勾配の[角度]を調整します。

    キャンバスで角度マニピュレータ ハンドルを使用するか、正確な値を入力します。

  9. [OK]をクリックします。

勾配角度がキャンバスのソリッド ボディに表示されます。

ヒント
