重心

選択された 1 つまたは複数のオブジェクトの重心の位置に記号を表示します。重心からデザイン内の他のオブジェクトまでを測定できます。

[デザイン] > [検査] > [重心]

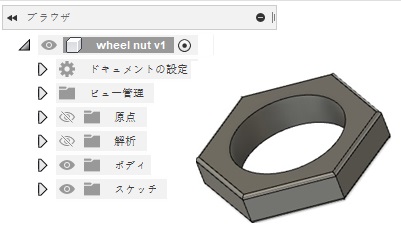

重心も関連付けられているため、モデルのジオメトリを変更すると、それに応じて重心も更新されます。重心は解析タイプであるため、ブラウザの[解析]フォルダでオンまたはオフにすることができます。以下の説明を参照してください。

重心を表示する

1. [検査] > [重心]を選択します。
2. 重心の計算に含めるコンポーネントまたはソリッド ボディを選択します。
3. [OK]をクリックします。
4. グローバル座標系で座標を表示する重心を選択します。

重心を削除する

1. ブラウザで[解析]フォルダを展開します。
2. 目的の重心を右クリックし、[削除]をクリックします。

重心を表示または非表示にする

その他のモデルの計算から除外する重心を非表示にします。

1. ブラウザで[解析]フォルダを展開します。
2. 目的の重心を右クリックし、[非表示/表示]をクリックします。

重心からデザイン内の他のオブジェクトまでを計測する

重心から設計内他のオブジェクト、たとえばエッジ、面、その他の重心までの距離を計測することができます。[検査]ドロップダウン リストから[計測]をクリックして、距離を計測するオブジェクトを選択します。
