面に垂直な軸を作成する

[面に対して垂直な軸] ツールを使用して、Fusion で面に対して垂直な構築軸を作成する方法を学習します。軸は、選択した位置、指定したスナップ点、または面の頂点で面を通過します。

1. ツールバーで、 [構築] > [面に対して垂直な軸] を選択します。

   [タイプ] が [軸] に設定され、 [方法] が [面に対して垂直] に設定された [構築ジオメトリ] ダイアログが表示されます。

2. [範囲のタイプ] オプションを選択して、軸の終点を確立します。

3. キャンバスで、軸が垂直となる面または平面を選択します。面に軸を配置するには、位置、スナップ点または頂点を選択します。

4. [OK] をクリックします。

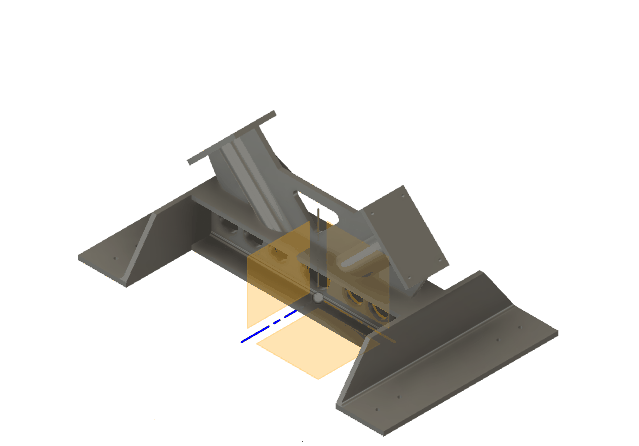

選択した位置で面に垂直な新しい構築軸がキャンバスに表示されます。

ヒント

• 一度に作成できる構築軸は 1 つだけです。
• 存在せず、既定の 3 つの軸のいずれかでない軸またはエッジを参照する場合は、構築軸を作成します。
• 構築平面から面に対して垂直な軸を作成することはできません。
• スナップ点は、頂点ではない面上の正確な位置が必要な場合に役立ちます。
• フィーチャを作成した後に面または面上の点を変更するには、タイムラインまたはブラウザでフィーチャを選択し、 [フィーチャ編集] を使用します。
