2 つの点を通過する軸を作成する

[2 つの点を通過する軸] ツールを使用して、Fusion で 2 つの頂点またはスナップ点、あるいはその 2 つの組み合わせを通過する構築軸を作成する方法を学習します。

1. ツールバーで、[構築] > [2 つの点を通過する軸] を選択します。

   [タイプ] が [軸] に設定され、 [方法] が [2 つの点を通過] に設定された [構築ジオメトリ] ダイアログが表示されます。

2. [範囲のタイプ] オプションを選択して、軸の終点を確立します。

3. キャンバスで、1 番目の頂点またはスナップ点を選択します。

4. 2 番目の頂点またはスナップ点を選択します。

5. [OK] をクリックします。

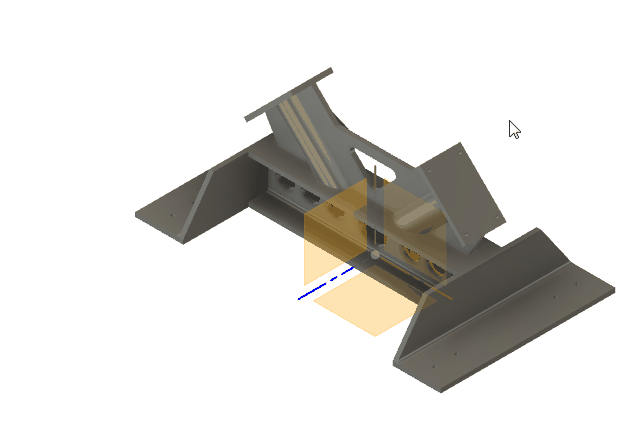

選択した 2 つの頂点またはスナップ点を通過する新しい構築軸がキャンバスに表示されます。

ヒント

• 一度に作成できる構築軸は 1 つだけです。
• 存在せず、既定の 3 つの軸のいずれかでない軸またはエッジを参照する場合は、構築軸を作成します。
• スナップ点は、頂点だけでは必要な配置が得られない複雑なジオメトリや周期的なジオメトリにおいて役立ちます。
• フィーチャを作成した後に軸のどちらかの端を変更するには、タイムラインまたはブラウザでフィーチャを選択し、 [フィーチャ編集] を使用します。
