オフセット平面を作成する

[オフセット平面] ツールを使用して、Fusion の既存の面または平面から指定した距離の位置に構築平面を作成する方法を学習します。

1. ツールバーで、 [構築] > [オフセット平面] を選択します。

   [オフセット平面] ダイアログが表示されます。

2. キャンバスで、オフセットの基準となる面または平面を選択します。

3. [範囲]オプションを選択します。

   • [距離]: 指定した距離の位置に面または平面をオフセットします。
     • キャンバスでマニピュレータ ハンドルをドラッグするか、正確な値を指定します。

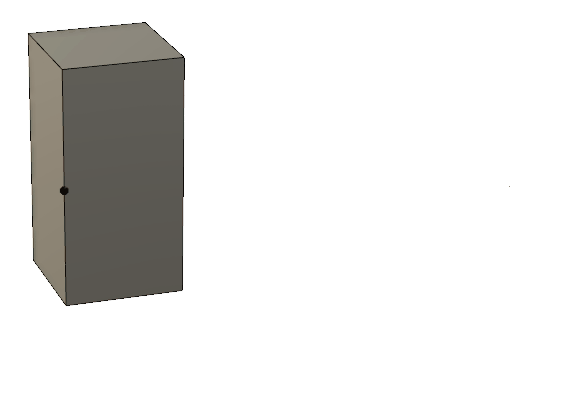

   • [オブジェクト]: 面または平面を、選択したスケッチ点または頂点にオフセットします。
     • オフセット先のオブジェクトとしてスケッチ点または頂点を選択します。

4. [OK]をクリックします。

指定した設定に基づいてオフセットされた、新しい構築平面がキャンバスに表示されます。

ヒント

• 3 つの既定の平面のいずれにも配置されないスケッチを作成する場合は、構築平面を作成します。
• [ボディを分割]ツールのカット ツールなど、他のツールの入力として平面を使用します。
