垂直平面を作成する

[構築ジオメトリ] ダイアログの [垂直平面] を使用して、平面または構築平面に垂直な構築平面を作成します。[平面方向] ( [U] または [V] )と [距離] を設定して、垂直方向に沿った方向とオフセットをコントロールします。必要に応じて、 [参照オブジェクト] を選択して、平面を面または平面上のどこに配置するかを決定します。

1. ツールバーで、[構築] > [垂直平面] を選択します。

   [タイプ] が [平面] に設定され、 [方法] が [垂直平面] に設定された [構築ジオメトリ] ダイアログが表示されます。

2. キャンバスで、平面または構築平面を選択します。

3. [平面方向] を [U] または [V] に設定して、垂直方向を決定する参照平面内の方向を選択します。

4. オプション: [参照オブジェクト] (頂点、構築点、またはスケッチ点)を選択し、その点を基準にして平面を配置します。

   参照オブジェクトを選択しない場合、面または平面上で選択した位置が配置に使用されます。

5. [距離] を入力するか、マニピュレータをドラッグして、垂直方向に沿って平面をオフセットします。

6. [OK] をクリックします。

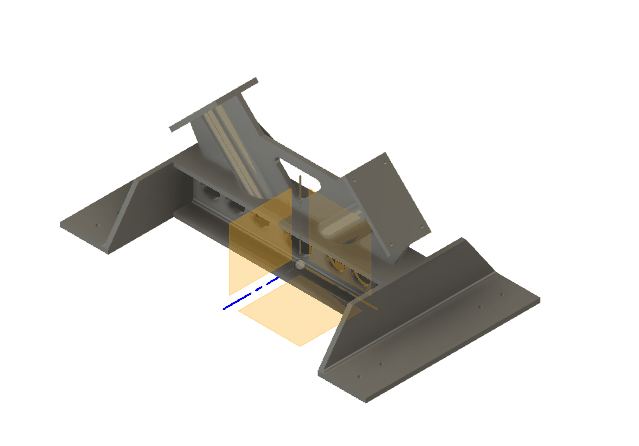

選択した参照に垂直な新しい構築平面がキャンバスに表示されます。方向、参照、または距離を後で変更するには、タイムラインまたはブラウザからフィーチャを編集します。

ヒント

• 3 つの既定の平面のいずれにも配置されないスケッチを作成する場合は、構築平面を作成します。
• [ボディを分割] のカット ツールなど、他のツールの入力として構築平面を使用します。
• 特定の方向と位置に垂直な平面のみが必要な場合は、 [平面方向] と [距離] を追加の参照ジオメトリの代わりに使用できることがよくあります。
