エッジと平面の交点に点を作成する

[エッジおよび平面にある点] ツールを使用して、Fusion で直線状エッジ、スケッチ線分、軸と平面または面の交点または延長交点に構築点を作成する方法を学習します。

1. ツールバーで、[構築] > [エッジおよび平面にある点] を選択します。

   [タイプ] が [点] に設定され、 [方法] が [エッジと平面で] に設定された [構築ジオメトリ] ダイアログが表示されます。

2. [範囲のタイプ] オプションを選択して、平面の終点を確立します。

3. キャンバスで、直線状エッジ、スケッチ線分、または軸を選択します。

4. 平面または面を選択します。

5. [OK] をクリックします。

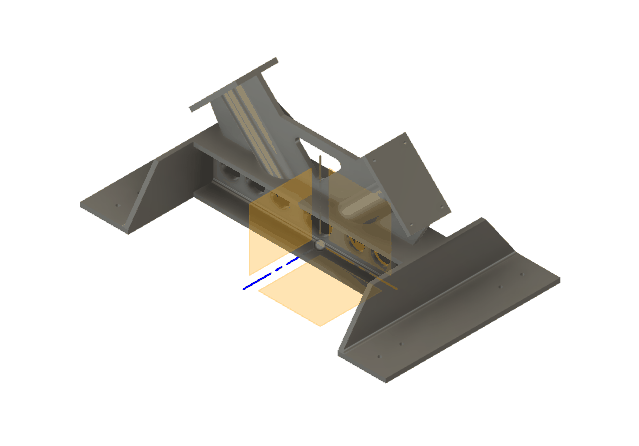

キャンバス内の、直線状エッジ、スケッチ線分、軸と選択した平面または面の交点または延長交点に、新しい構築点が表示されます。

ヒント

• 一度に作成できる構築点は 1 つだけです。
• 存在しない点を参照する場合は、構築点を作成します。
