3 平面の交点に点を作成します。

[3 つの平面が通過する点] ツールを使用して、Fusion で 3 つの平行でない平面または面の交点または延長交点に構築点を作成する方法を学習します。

1. ツールバーで、[構築] > [3 つの平面が通過する点] を選択します。

   [タイプ] が [点] に設定され、 [方法] が [2 つの平面を通過] に設定された [構築ジオメトリ] ダイアログが表示されます。

2. [範囲のタイプ] オプションを選択して、平面の終点を確立します。

3. キャンバスで、最初の平面、面、またはスケッチ プロファイルを選択します。

4. 2 番目の平面、面、またはスケッチ プロファイルを選択します。

5. 3 番目の平面、面、またはスケッチ プロファイルを選択します。

6. [OK] をクリックします。

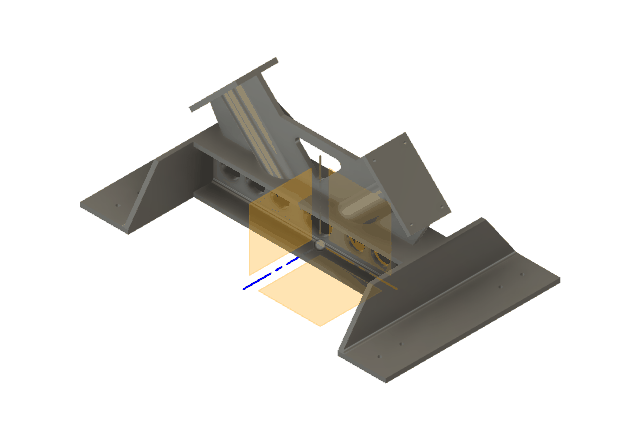

キャンバス内の、選択した 3 つの平面、面、スケッチ プロファイルの交点または延長交点に、新しい構築点が表示されます。

ヒント

• 一度に作成できる構築点は 1 つだけです。
• 存在しない点を参照する場合は、構築点を作成します。
• 選択した 3 つの平面または面が互いに平行であってはなりません。
• 3 つの平面、面、プロファイルの交点または延長交点に構築点を作成する場合は、 [3 つの平面が通過する点] を使用します。
