2 つのエッジの交点に点を作成する

[2 つのエッジの通過点] ツールを使用して、Fusion で 2 つのエッジの交点または延長交点に構築点を作成する方法を学習します。

1. ツールバーで、[構築] > [2 つのエッジの通過点] を選択します。

   [タイプ] が [点] に設定され、 [方法] が [2 つのエッジを通過] に設定された [構築ジオメトリ] ダイアログが表示されます。

2. [範囲のタイプ] オプションを選択して、点の終点を確立します。

3. キャンバスで、最初のエッジまたはスケッチ線分を選択します。

4. 2 番目のエッジまたはスケッチ線分を選択します。

5. [OK] をクリックします。

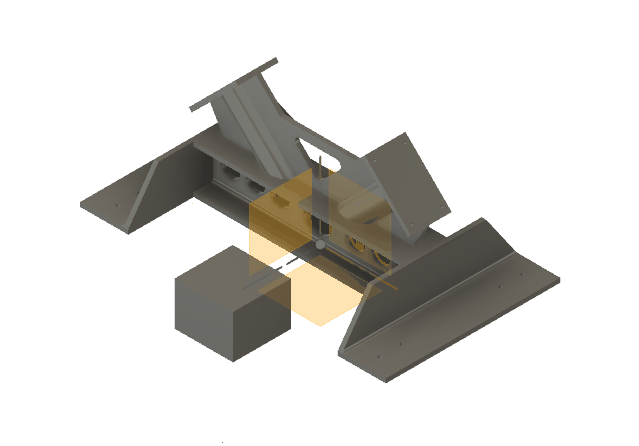

キャンバス内の、選択した 2 つのエッジまたは軸の交点または延長交点に、新しい構築点が表示されます。

ヒント

• 一度に作成できる構築点は 1 つだけです。
• 選択した 2 つのエッジまたは軸が互いに平行であってはなりません。
• 存在しない点を参照する場合は、構築点を作成します。
• 2 つのエッジまたは軸の交点または延長交点に構築点を作成する場合は、[2 つのエッジの通過点]を使用します。
