[フィレット]のリファレンス

[フィレット] ツールは、外側エッジから材料を除去するか内側エッジに材料を追加して、Fusion のソリッド ボディのエッジを丸めます。

[デザイン] > [ソリッド] > [修正] > [フィレット]

タイプ

作成するフィレットのタイプを選択します。

• フィレット : 選択したエッジ、面、またはフィーチャに基づいて、エッジを丸めます。
• ルールド フィレット : フィレットするエッジを決定するルールに基づいて、エッジを丸めます。
• フル ラウンド フィレット : 3 つの隣接する面の上でエッジを丸めます。

選択ボックス([フィレット]タイプ)

選択セットを追加または削除して、各選択セットに異なるフィレット設定を適用します。

選択ボックスの各行は、異なる選択セットを表します。

行ごとに個別に、次の設定を調整します。

• 選択セット
• 半径タイプ
• 半径
• 連続性
• +: 選択セットをリストに追加します。
• x: ハイライト表示された選択セットをリストから削除します。

選択ボックス([フル ラウンド フィレット]タイプ)

作成するフル ラウンド フィレットごとに選択セットを追加または削除します。

選択ボックスの各行は、異なる選択セットを表します。

• +: 選択セットをリストに追加します。
• x: ハイライト表示された選択セットをリストから削除します。

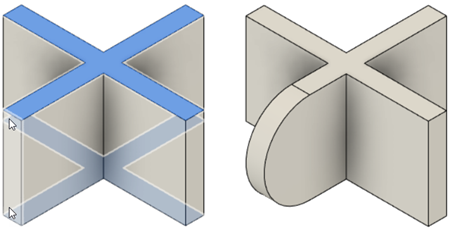

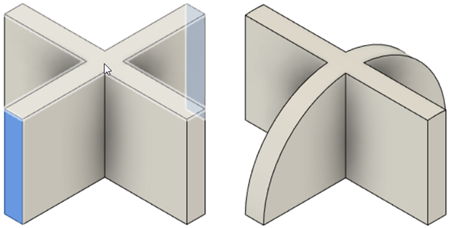

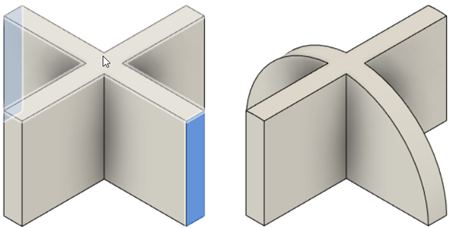

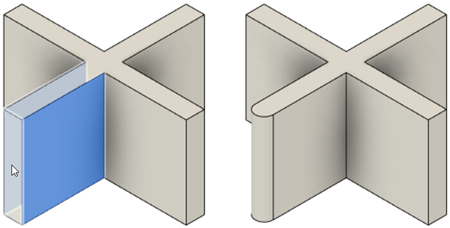

選択のプレビュー

中心面として使用する面にカーソルを合わせると、フル ラウンド フィレットの作成に使用される側面が、キャンバスのボディ上でハイライト表示されます。

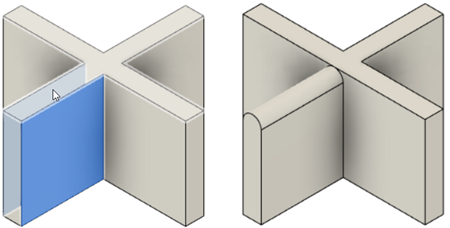

マウス カーソルを中心面の異なる領域に移動すると、選択のプレビューで異なる側面がハイライト表示されます。フル ラウンド フィレットに使用する側面がハイライト表示されたら、中心面をクリックします。

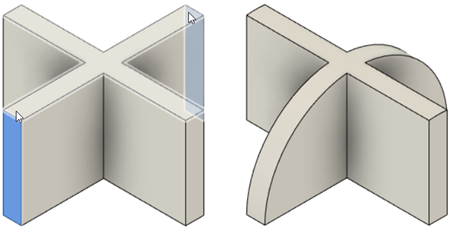

長く狭い中心面で、ポインタを置いた領域が面のシェイプに合わせて変化します。目的の側面を選択するために、短いエッジの近くにポインタを置く必要はありません。

エッジ/面/フィーチャ

フィレットを作成するエッジ、面、またはフィーチャを選択します。

[半径]

現在のデザインの単位でフィレットの半径値を指定します。

半径タイプ

半径タイプを選択してフィレット サイズを定義します。

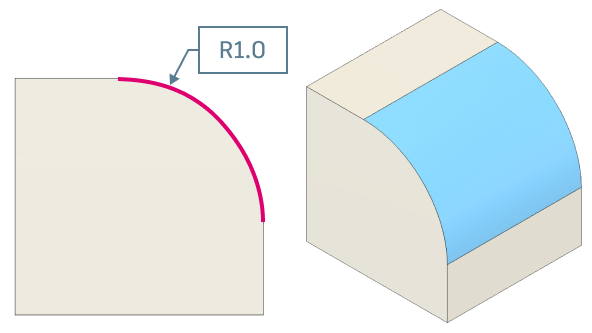

[一定] : フィレット全体に沿って単一の半径値を適用します。

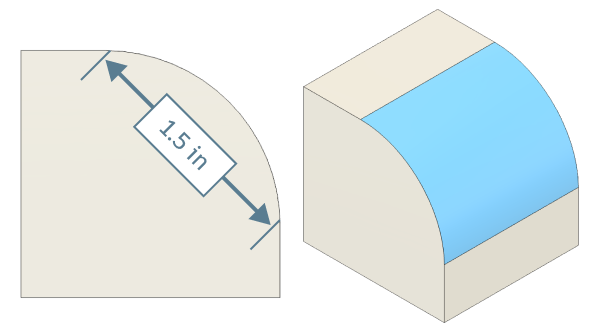

[弦の長さ] : フィレット全体に沿って弦の長さの値を適用して、そのサイズを決定します。弦の長さは、フィレットが終了するエッジと隣接する面が開始するエッジの、2 つの間の距離です。

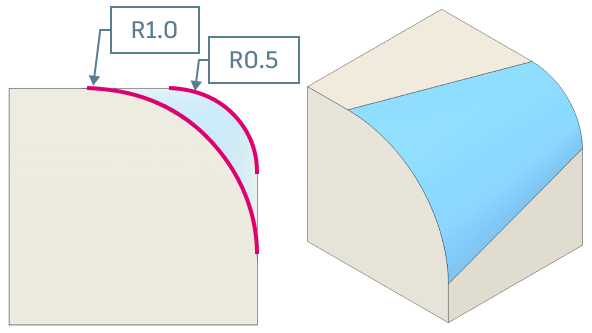

[徐変] : 1 つのエッジに沿って指定した点に複数のフィレット半径値を適用します。

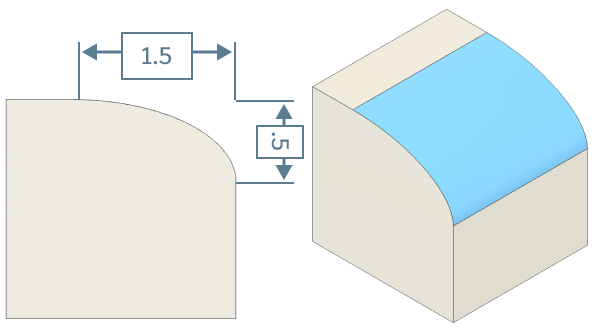

非対称: フィレット全体にわたって両側に一意の半径値を適用します。

Continuity

フィレットの遷移に適用する連続性のタイプを選択します。

• [接線(G1)] : フィレットの遷移に接線連続性を適用します。
• [曲率(G2)] : フィレットの遷移に曲率連続性を適用します。

[接面チェーン]

接線ジオメトリを自動的に選択する場合にオンにします。

接線ウェイト

接線ウェイトの尺度を増減します。

[半径点]セクション([徐変半径]タイプのみ)

半径の点を追加または削除して、選択したエッジに沿った徐変半径値をコントロールします。

選択ボックスの各行は、選択したエッジに沿った異なる点を表します。

始点、終点、およびこれらの間の追加の点を定義できます。

点ごとに、次の設定を調整します。

• [半径] : 半径の値を指定します。
• [位置] : 始点と終点の間の任意の点について、選択したエッジに沿った位置を指定します。
• +: リストに点を追加します。
• X: ハイライト表示された点をリストから削除します。

コーナーのタイプ

フィレットが交わる場所に適用するコーナーのタイプを選択します。

• [ローリング ボール] : コーナーで丸みのあるエッジを結合します。

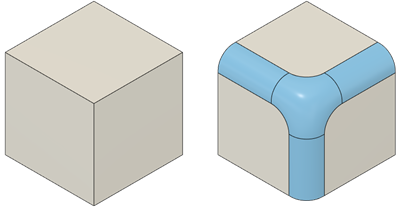

• [セットバック] : 丸みのあるコーナーを隣接する面にブレンドします。



[ルール] ([ルールド フィレット]タイプのみ)

フィレットを作成するときに適用するルールを選択します。

• [すべてのエッジ] : 選択した面またはフィーチャのすべてのエッジにフィレットを作成します。
• [面/フィーチャの間] : 選択した面またはフィーチャの交差にフィレットを作成します。

丸め/フィレット([ルールド フィレット]タイプのみ)

フィレットに適用するトポロジを選択します。

• [丸めてフィレット] : すべての外側コーナーに凸形の丸みを作成し、すべての内側コーナーに凹形フィレットを作成します。
• [丸めのみ] : すべての外側コーナーに凸形の丸みを作成します。
• [フィレットのみ] : すべての内側コーナーに凹形フィレットを作成します。

[中心面] ([フル ラウンド フィレット]タイプのみ)

フル ラウンド フィレットの中心面を選択します。

[サイド 1] ([フル ラウンド フィレット]タイプのみ)

フル ラウンド フィレットの最初の側にある面を選択します。

[サイド 2] ([フル ラウンド フィレット]タイプのみ)

フル ラウンド フィレットの 2 番目の側にある面を選択します。
