サーフェス ボディをスイープする
[スイープ] ツールを使用して、Fusion でサーフェス ボディを作成する方法について説明します。
[デザイン] > [サーフェス] > [作成] > [スイープ]
をクリックします。[スイープ]ダイアログが表示されます。
[スイープ] ダイアログの [フィーチャ] タブで、3 つの [タイプ] 設定のいずれかを選択します。
- [単一パス] : 選択されているプロファイルをパスに沿ってスイープします。
- [パスとガイド レール]: 選択されているプロファイルをパスに沿ってスイープし、ガイド レールを使用してスイープ ジオメトリの尺度と方向をコントロールします。
- [パスとガイド サーフェス] : 選択されているプロファイルをパスに沿ってスイープし、ガイド サーフェスを使用してスイープ ジオメトリの尺度と方向をコントロールします。
ジオメトリを選択:
- プロファイル: スイープするスケッチ プロファイル、スケッチ曲線、または平面を選択します。
- パス: スイープするスケッチ曲線またはエッジを選択します。
- ガイド レール: [パスとガイド レール]スイープに対して、ガイド レールを選択します。
- ガイド サーフェス: [パスとガイド サーフェス]スイープに対して、ガイド サーフェスを選択します。
キャンバスでマニピュレータ ハンドルを使用するか、正確な値を入力して、パスの設定を調整します。
- 単一パス
- 距離: スイープするパスの長さのパーセンテージを指定します。
- [方向]
- 直交
- テーパ角度: スイープをパスから遠ざけるための角度を指定します。
- ねじり角度: パスを中心にスイープをねじるための角度を指定します。
- 平行
- 直交
- パスとガイド レール
- [範囲]
- パスに垂直
- 距離
- 全範囲
- パスの距離: スイープするパスの長さのパーセンテージを指定します。
- ガイド レールの距離: スイープするガイド レールの距離のパーセンテージを指定します。
- パスに垂直
- プロファイル尺度: ガイド レールに基づいて尺度と方向をコントロールします。
- 尺度: パスとガイド レールの距離を使用して、X と Y の両方向でプロファイルを尺度設定します。
- ストレッチ: パスとガイド レールの距離を使用して、X 方向でプロファイルを尺度設定します(高さを維持しながら、プロファイルをレール間でストレッチします)。
- なし: スイープに沿ってプロファイルを尺度設定しません。ガイド レールのみを方向のガイドとして使用します。
- [範囲]
- パスとガイド サーフェス
- [距離]
- 単一パス
方向のタイプを選択します。
- [垂直] : スイープ ボディをパスに対して垂直な方向に設定します。
- [平行] : スイープ ボディをパスに対して平行な方向に設定します。
ドロップダウン メニューから [操作] を選択し、関連する次の設定を調整します。
- 新規ボディ
- 新規コンポーネント

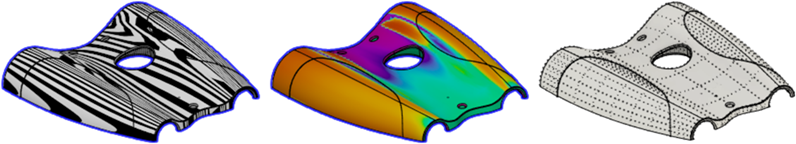

省略可能: [解析]タブで、コンテキスト内でプレビューした結果を解析する[解析タイプ]を選択します。
[なし]: 解析を表示しません。
[ゼブラ]: ボディに交互の白黒のストライプを表示して、サーフェス曲率を解析しやすくします。
[曲率マップ]: ボディにカラー グラデーションを表示して、サーフェス曲率の高い領域と低い領域を解析しやすくします。
[アイソカーブ解析] : UV マッピングと曲率コームを適用して、サーフェス曲率の品質を解析しやすくします。
[OK] をクリックして完了します。
スイープ サーフェス ボディがキャンバスに表示されます。
ヒント
- 隣接するエッジを選択せずに単一エッジを選択するには、[チェーン]を選択解除します。
