既存のジオメトリからのサーフェス

[デザイン] > [サーフェス] > [作成] パネルのツールを使用すると、Fusion で、開いているスケッチプロファイル、閉じているスケッチプロファイル、または平面からサーフェスボディを作成できます。

次のツールを使用して、スケッチまたは平面からサーフェスボディを作成できます。

注: 一部のツールは、[ジェネレーティブデザイン]、[シミュレーション]、および[製造]の各作業スペースにも表示されます。ツールの構成は、作業スペースによって異なります。

パッチ

[パッチ]ツールは、閉じたループの境界内に平面または 3D サーフェスを作成します。

パッチの例

[パッチ] ツールを使用し、キルト上で欠落している面を置換したり、ソリッド内の開いた領域に面を作成できます。境界パッチを作成し、連続したキルトを形成したり、ソリッドを作成できます。欠落している面には、パッチの境界を形成する、接線接続されたエッジが必要です。

[押し出し] ツールは、スケッチプロファイル、スケッチ曲線、平面、または単一線分文字オブジェクトに深さを追加します。

押し出しの例

[回転] ツールは、スケッチプロファイルまたは平面を軸を中心に回転させます。

回転の例

プロファイルまたは平面を選択し、回転軸を選択します。必要に応じて、[投影軸]をオンにして、回転したプロファイルが存在する平面と同じ平面に軸を投影するか、オフにして軸を元の位置に維持します。

[スイープ] ツールは、スケッチプロファイルまたは平面をパスに沿ってスイープします。

スイープの例

[ロフト] ツールは、2 つ以上のスケッチプロファイルまたは平面の間で遷移するスムーズな形状を作成します。

ロフトの例

[ルールド] ツールでは、選択したエッジから指定した距離と角度でルールドサーフェスを作成します。

既存のサーフェスに延長を追加したり、パーティング面を作成したり、選択した参照ジオメトリに沿って勾配面を追加することができます。

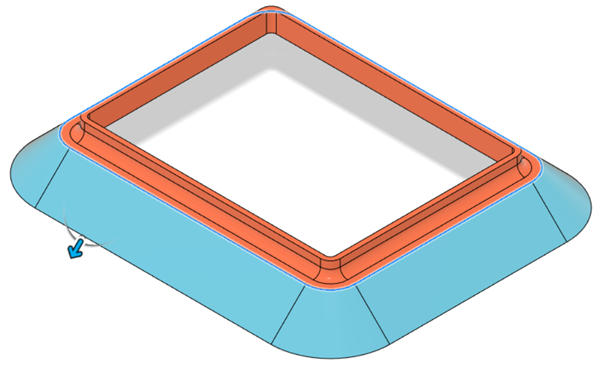

ルールドの例

[オフセット] ツールは、選択した面から指定した距離に新しいサーフェスを作成します。

サーフェスオフセットの例
