T スプライン ボディの面を円柱化する

[円柱化] ツールを使用して、Fusion で不均一な T スプライン ジオメトリをスムーズな円柱状の形状にする方法について説明します。

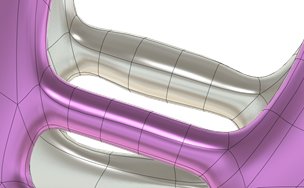

円柱化の例

  1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [円柱化] [円柱化]アイコン を選択します。

  2. キャンバスで、T スプライン ボディの面を選択します。

    T スプライン ボディ上の複数の支柱または穴フィーチャを一度に選択するか、[自動フィーチャ選択]のチェックマークを外して個々の面を選択することができます。

    プレビューがキャンバスに表示されます。

  3. 必要に応じて、 [自動フィーチャ選択] をオンにして、フィーチャ全体を自動的に選択してプレビューします。

  4. [OK] をクリックします。

フィーチャは、キャンバスの T スプライン ボディ上にスムーズな円柱状領域として表示されます。
