駆動曲線を使用して T スプライン エッジを操作する

Fusion の [フォーム] コンテキスト環境で [曲線で編集] ツールを使用し、駆動曲線を使用して T スプライン エッジを操作する方法について説明します。

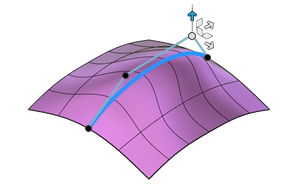

[曲線で編集]の例

  1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [曲線で編集] [曲線で編集]アイコン を選択します。

  2. キャンバスで、T スプライン ボディ上の接続されたエッジのセットを選択します。

    駆動曲線がキャンバスに表示されます。

    注: 選択したエッジは閉じたエッジ ループにすることはできません。
  3. [曲線で編集]ダイアログで、[度]を調整して駆動曲線上に 1~7 つの制御次数(2~8 つの制御点)を表示します。

  4. [分布]のタイプを選択します。

    • [均一]
    • [エッジ長]
  5. 省略可能: [平面の曲線]をオンにすると、最適フィット平面に駆動曲線が作成されます。

  6. ドロップダウン メニューから[カーブ フィット]を選択します。

    • [制御点]

    • [サーフェス点]

      注: [表示モード]を調整すると、[カーブ フィット]の効果を簡単に確認できます。[制御点]には[ボックス表示]を、[サーフェス点]には[スムーズの表示]を使用します。[制御点] (カーブ フィットのみ)は、[サーフェス点] (カーブ フィットとサーフェス フィット)よりも高速になります。
  7. [カーブ制御点]の横にある[選択]をクリックします。

  8. 調整する制御点を選択します。

    注: 複数の制御点を選択するには、Shift を押したままにします。
  9. キャンバス内の距離、平面、尺度、回転の各マニピュレータ ハンドルを使用して制御点を調整するか、ダイアログに正確な値を入力します。

  10. [OK]をクリックします。

調整されたエッジが、キャンバスの T スプライン ボディに表示されます。
