T スプライン ボディの頂点を直線化する

[直線化] ツールを使用して、Fusion で T スプライン ボディの頂点を単一線分に位置合わせする方法について説明します。

注: Fusion の既定では、選択した複数の点の平均的な位置を基準にして位置合わせが行われます。

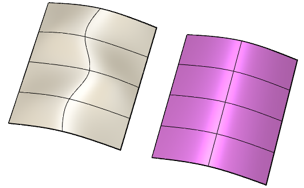

直線化の例

  1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [直線化] [直線化]アイコン を選択します。

  2. [直線化]ダイアログで、[方向]タイプを選択します。

    • [フィット]
    • [線分を選択]: 直線化する線分を選択します。
    • [平行線を選択]: 直線化する平行線を選択します。
    • [2 つの点を選択]: 直線化する線分を定義する 2 つの点を選択します。

  3. ボディの T スプラインの頂点を選択します。

    注: リンクされた接線ハンドルを直線化すると、それらの頂点からリンクが解除されます。

  4. 省略可能: [範囲選択]をクリックすると、同じ行で選択した 2 つの頂点の間にあるすべての頂点が選択されます。

  5. ドロップダウン メニューから[直線化のタイプ]を選択します。

    • [制御点]

    • [サーフェス点]

      注: [表示モード]を調整すると、各[直線化のタイプ]の効果を簡単に確認できます。[制御点]には[ボックス表示]を、[サーフェス点]には[スムーズの表示]を使用します。

  6. [OK]をクリックします。

直線化された頂点が、キャンバスの T スプライン ボディに表示されます。
