T スプライン面を再分割する

[再分割]ツールを使用して、Fusion で T スプライン面を複数の面に分割する方法について説明します。

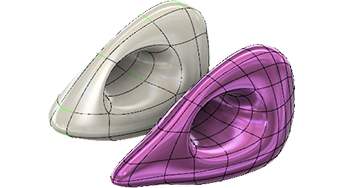

再分割の例

  1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [再分割] [再分割]アイコン をクリックします。

    [再分割] ダイアログが表示されます。

  2. キャンバスで、分割する 1 つまたは複数の T スプライン面を選択します。

  3. ダイアログで、挿入モードを選択します。

    • [単純]: 面を再分割するために最小限の制御点を作成します。T スプライン面の形状が変更される場合があります。
    • 固定: T スプライン サーフェスの形状を維持するために、追加の制御点を作成します。

  4. 分割する面の数を指定します。

    • 四辺形面の場合: [長さの面]と[幅の面]の数を指定します。
    • 非四辺形面の場合: 面の両側に沿って分割する面の数を指定します。

  5. 省略可能: 新しい頂点をキャンバス内のソリッド、サーフェス、またはメッシュ ボディの最も近い点に移動するには、[オブジェクト スナップ]をオンにします。次に、関連する設定を調整します。

    • オフセット: [オブジェクト スナップ]が有効な場合、新しい頂点を、キャンバス内のソリッド、サーフェス、メッシュ ボディの最も近い点からオフセットする距離を指定します。

  6. [OK]をクリックします。

T スプライン面が指定した数の面に分割され、キャンバスに表示されます。

ヒント
