T スプライン ボディにエッジを挿入する

[エッジを挿入] ツールを使用して、Fusion で既存のエッジをオフセットして T スプライン ボディにエッジを追加する方法について説明します。

T スプライン ボディにエッジを挿入するには、エッジまたはループをハイライト表示し、新しいエッジの位置に関する値を編集します。

サーフェスを表示するためのオプションは 2 つあります。

• [単純]: いずれの点やエッジの位置も移動しません。ただし、サーフェスの形状を変更することはできます。
• [固定]: 制御点を追加したり、既存の制御点を移動することにより、サーフェスの形状を維持します。

[挿入側]オプションを使用すると、ツールの実行時に新しいエッジを元のエッジの片側に挿入するか両側に挿入するかを指定できます。

エッジは、面ループ、エッジ リング、およびエッジ ループに挿入できますが、それらは部分的であっても全体であってもかまいません。

1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [エッジを挿入] を選択します。

2. 編集するエッジまたはループを選択します。

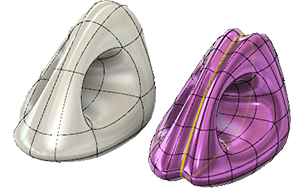

   新しいエッジは、緑色の線で表されます。

3. マニピュレータをドラッグするか、値を入力して、エッジを配置します。

   この値は、選択したエッジと隣接するエッジとの距離を 1 とした場合の、1 に対する比率として表されます。負の値を入力すると、エッジの反対側に新しいエッジが配置されます。

4. [挿入側]ドロップダウン リストから[単一]または[両方]を選択して、1 つのエッジまたは 2 つのエッジを指定します。

5. エッジからループ全体を作成するには、エッジをダブルクリックします。

6. サーフェスの形状を維持するには、[挿入モード]ドロップダウンで[固定]を選択します。

ヒント

• 単純挿入モードでは、選択した数のエッジのみが挿入されますが、エッジの数を維持するためにボディの形状が変化する可能性があります。
• 固定挿入モードでは、ボディの形状が維持されますが、形状を維持するためにエッジが追加されます。
• 既存のボディへの影響を最小限に抑えるには、 [挿入位置] に 0.50 の値を指定して、面の中心にエッジを配置し、[フォームを編集]などのツールを使用して、エッジを移動します。固定モードの場合、作成される面の数が最小限に抑えられます。単純モードの場合、ボディの形状の変化が最小限に抑えられます。
