T スプライン ボディのエッジを結合する

[エッジを結合] ツールを使用して、Fusion で単一の T スプライン ボディの境界エッジを結合するか、または 2 つの T スプライン ボディ間で境界エッジを結合する方法について説明します。

1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [エッジを結合] を選択します。
2. クリック、または Ctrl を押しながらクリックして、1 つ目のグループから 1 つまたは複数のエッジを選択します。
3. [エッジを結合]ダイアログで、[エッジ グループ 2]を選択します。
4. クリック、または Ctrl を押しながらクリックして、同じボディ内、または 1 つ目のボディに結合する 2 つ目のボディから、1 つまたは複数のエッジを選択します。
5. [OK]をクリックします。

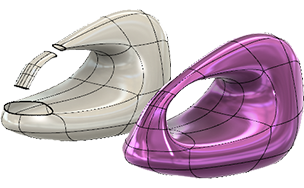

単一のボディ内または 2 つのボディ間でエッジが結合します。

ヒント

• [エッジを結合]を使用すると、2 つのボディまたは面を組み合わせたり、単一のボディの面間にあるギャップをなくすことができます。
• [エッジを結合]および[頂点を溶接]では、基本的に同じ処理が実行されます。両者のコマンドは、選択可能なオブジェクトに違いがあります(エッジと頂点)。
