T スプライン ボディの穴を塗り潰す

[穴の塗り潰し] ツールを使用して、開口部を閉じる面を作成したり、Fusion の T スプライン ボディをパッチする方法について説明します。

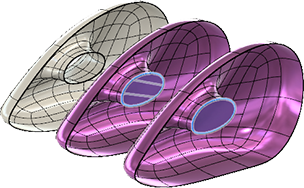

穴の塗り潰しの例

  1. [デザイン] 作業スペースの [フォーム] コンテキスト環境で、 [修正] > [穴の塗り潰し] [穴の塗り潰し]アイコン を選択します。
  2. 塗り潰す穴のエッジを 1 つ選択します。
  3. 穴の塗り潰しモードを選択します。
    • [低減したスター] : 最小数のスターのポイントを使用して面を作成します。
    • [スターを塗り潰し]: 穴を単一の面で塗り潰します。各頂点にスターのポイントが作成されます。
    • [折りたたむ] : すべての頂点を中心点に折りたたんで穴を埋めます。
  4. 必要に応じて、 [折り目を保持] をチェックして、穴を埋める際に折り目が付いたエッジを残します。
  5. [OK] をクリックします。

キャンバスに T スプライン サーフェス パッチが表示されます。

ヒント
