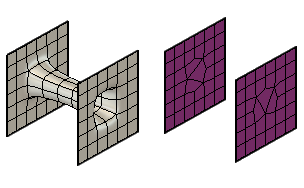

T スプライン ボディの領域を削除して塗り潰す

[消去と塗り潰し] ツールを使用して、Fusion の接続された T スプライン ジオメトリの一部を削除して、面で新しいギャップを塗り潰す方法について説明します。

1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [消去と塗り潰し] を選択します。

2. 消去および塗り潰す面を選択します。

3. [消去と塗り潰し]ダイアログで、[穴の塗り潰しモード]を設定します。

   注: 穴の塗り潰しモード
   • [低減したスター]: 最小数のスターのポイントを使用して面を作成します。
   • [スターを塗り潰し]: 穴を単一の面で塗り潰します。各頂点にスターのポイントが作成されます。

4. [OK]をクリックします。
