T スプライン ボディのエッジに折り目を付ける

[折り目] ツールを使用して、Fusion の T スプライン ボディに鋭角エッジを追加する方法について説明します。

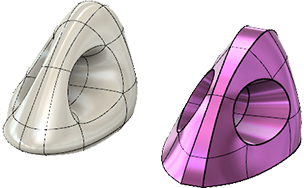

鋭角の折り目を作成する

1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [折り目] を選択します。
2. T スプライン エッジを選択します。
3. [OK]をクリックします。

折り目を付けたエッジがモデルのフラット領域上にある場合は、折り目の効果を表示するために、[フォームを編集]を使用して、移動する必要があります。

スムーズな折り目を作成する

1. 次のいずれかを実行します。
   • 隣接するエッジを近くに移動することで、両者の間をより鋭角にします。
   • [折り目] ツールで鋭角の折り目を追加します。次に、T スプライン ボディをソリッドまたはサーフェス モデルに変換し、 [フィレット] ツールを使用して、折り目に小さな半径を追加します。

ヒント

• 黄色でハイライト表示された領域は、折り目のフェード オフが短い領域を示します。
• 外側コーナーでのみ、頂点の折り目を作成できます。
• 外側コーナーでのみ、頂点の折り目を解除できます。
