T スプライン ボディを押し出す

[押し出し] ツールを使用して、Fusion で T スプライン ボディを作成または修正する方法について説明します。

1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[作成] > [押し出し] を選択します。

   [押し出し] ダイアログが表示されます。

2. キャンバスで、押し出すプロファイルを選択します。

3. キャンバス内のマニピュレータをドラッグするか、ダイアログに正確な値を入力して距離を設定します。

4. ダイアログで、面の間隔を指定します。

   • 均一: 間隔を設定し、曲線に沿って等間隔に配置します。
   • 曲率: 曲線が急激な場合は、より多くの面が配置されます。

5. プロファイルの形状に近いサーフェスを作成するには、マニピュレータをドラッグして面を追加します。または、ダイアログ ボックスで手動で数値を設定します。

6. 押し出しの [角度] を指定します。

7. [方向]設定を選択し、関連する設定を調整します。

   • [片側]: プロファイル平面の片側に押し出しを作成します。
   • [両側]: プロファイル平面の両側に固有の押し出しを作成します。
     • 手順 6 の設定を側面ごとに個別に調整します。
   • [対称] : プロファイル平面の両側に同一の押し出しを作成します。

8. 前面の数を指定します。

9. 必要に応じて、 [折り目を保持] をオンにします。

10. [OK] をクリックします。

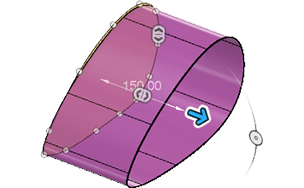

押し出された T スプライン ボディがキャンバスに表示されます。

ヒント

• 接線接続されたジオメトリを自動的に選択しない場合は、[プロファイル チェーン選択]をオフにします。
