スケッチからの T スプライン

[デザイン]作業スペース、[フォーム]コンテキスト環境、[フォーム] > [作成]パネルの次のツールを使用すると、Fusion で、閉じているスケッチプロファイル、開いているスケッチ曲線または平面から T スプラインボディを作成できます。

T スプラインボディを作成するには、[スケッチを作成] から開始して、スケッチジオメトリをドラフトします。次のツールを使用して、スケッチから T スプラインボディを作成できます。

[スケッチを作成]

[スケッチを作成]ツールで、XY 平面、YZ 平面、および ZX 平面を基準にして、または 3D 空間内の任意の点に、スケッチジオメトリを作成して、デザイン内のボディの形状とサイズを駆動できます。

[押し出し]ツールは、ベクトルに沿って面を追加して、T スプラインボディを作成または修正します。

スケッチ曲線、プロファイル、または面を選択し、面の距離と数を指定します。

曲率が相対的に高い領域に面を追加する場合は、[間隔]の設定を[曲率]に設定することもできます。

押し出しの例

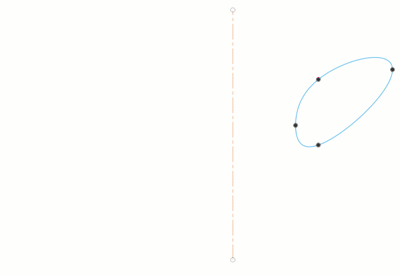

回転ツールは、軸を中心にスケッチまたはモデルジオメトリを回転して T スプラインボディを作成します。

回転するスケッチ曲線、プロファイル、平面、またはエッジを選択し、回転軸を選択します。

[間隔]設定を[曲率] に設定して、曲率が高い領域に面を追加するか、[均一] に設定して、プロファイルの周囲に面を均等に配置することもできます。作成中のジオメトリを編集するときに対称が必要な場合は、[円形] をオンにして対称をボディに埋め込みます。

回転の例

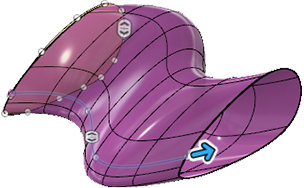

[スイープ]ツールは、選択したパスに沿ってエッジまたはスケッチ曲線をスイープして、T スプラインボディを作成します。

スケッチ曲線またはプロファイルを選択し、スイープの基準とするパスを選択し、パスの長さのパーセンテージと面の数を指定します。

曲率が相対的に高い領域に面を追加する場合は、[間隔]の設定を[曲率]に設定することもできます。ジオメトリのトポロジを変更する場合は、[方向]を調整します。

スイープの例

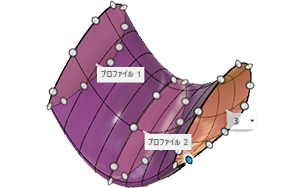

[ロフト]ツールは、2 つ以上のスケッチプロファイルまたは平面の間で遷移する形状を作成します。

2 つ以上のプロファイルを選択してロフトを定義し、レールガイド、中心線ガイド、またはポイントマッピングを使用してロフトの形状を調整します。

曲率が相対的に高い領域に面を追加する場合は、[間隔]の設定を[曲率]に設定することもできます。ロフトの対応するプロファイルの影響を変更する場合は、[連続性]を[自由]から[方向]に変更します。

ロフトの例
