T スプライン ボディのエッジをスライドする

[エッジをスライド] ツールを使用して、Fusion で 2 つのエッジを互いに近づけたり、離したりする方法について説明します。

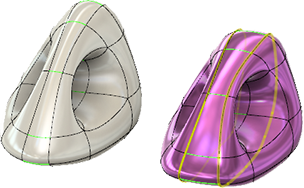

[エッジをスライド]では、選択したエッジを制御ポリゴン上で維持しながら移動します。最適な状態で結果を表示するには、[ボックス]表示モードまたは[コントロール フレーム]表示モードを使用します。

1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [エッジをスライド] を選択します。
2. T スプライン ボディのエッジをクリックして選択するか、T スプライン ボディのエッジをダブル クリックしてエッジのループ全体を選択します。[エッジをスライド]は通常、エッジのループ全体に適用するのが最も効果的です。
3. マニピュレータを使用してエッジを新しい位置にスライドするか、1 ～ -1 の値を入力します。たとえば、0.5 または -0.5 にすると、エッジが元の位置といずれかの側のエッジの中間に配置されます。
