[ブリッジ] ツールで、Fusion の面またはエッジを使用して 2 つの T スプライン サーフェスを接続する方法について説明します。

[ブリッジ] ツールを使用すると、中間に複数の面を追加して、2 つの T スプライン ボディ(または同一の T スプライン ボディを構成する 2 つのパーツ)を接続できます。T スプライン ボディを貫通するトンネルを作成することもできます。

2 つの T スプライン ボディ間にブリッジを作成する

1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [ブリッジ] を選択します。
2. (一方のボディの)開始面と(もう一方のボディの)終端面を選択します。
3. (省略可能)次のいずれかを実行します。
   • [ブリッジ]ダイアログで[プレビュー]を選択して、ブリッジがどのように見えるかを確認します。
   • ブリッジの開始方向を変更するには、[ブリッジ]ダイアログの[方向反転]を選択するか、ブリッジの上に表示される矢印をドラッグします。
   • [ブリッジ]ダイアログで、中間面の数を変更するか、ねじりを適用します。
4. [OK]をクリックします。

2 つの T スプライン ボディ間に曲線ブリッジを作成する

1. キャンバスの任意の位置に曲線のスケッチを作成します。
2. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [ブリッジ]を選択します。
3. ブリッジの開始面と終端面を選択します。
4. [ブリッジ]ダイアログで、[曲線に追従]を選択し、スケッチ曲線を選択します。
5. (省略可能)次のいずれかを実行します。
   • [ブリッジ]ダイアログで[プレビュー]を選択します。マニピュレータを使用して、ブリッジが追従する曲線を回転します。
   • [ブリッジ]ダイアログで[方向反転]を選択します。
6. [OK]をクリックします。

ブリッジを使用して開いたエッジを接続する

1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [ブリッジ]を選択します。
2. 開いたエッジ(円柱のギャップのエッジなど)をそれぞれクリックして選択します。接続されるエッジ ループをダブルクリックして選択します。
3. [OK]をクリックします。

T スプライン ボディを貫通するトンネルを作成する

1. [デザイン]作業スペースの[フォーム]コンテキスト環境で、[修正] > [ブリッジ]を選択します。
2. トンネルの開始面と終端面を選択します。
3. [OK]をクリックします。

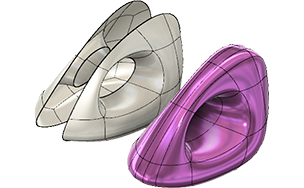

T スプライン ボディのエッジ付近にブリッジを作成すると、半端な面が残ることがあります。T スプライン ボディを貫通するアーチ型のトンネルを作成する場合は、これらの面を選択して削除できるかどうか試してください。

ブリッジすると下部に半端な面が残る

残った面を選択して削除する

T スプライン ボディを貫通するアーチが作成される

ヒント

• 各側面のエッジと面の数は、相互に同じにするか倍数にする必要があります。
• さらに多くの定義を曲線に追加するには、面の数を増やします。
• ブリッジのプレビューを表示して、想定した方向および形状になっているかを確認します。
• 各側面のエッジの数は、相互に同じにするか倍数にする必要があります。
