シートメタルのフラットパターン

[フラットパターン] ツールを使用してフラットパターンを作成し、Fusion で製造するシートメタルコンポーネントの図面を作成します。

[フラットパターン]は、シートメタルコンポーネントの形成前の形状です。

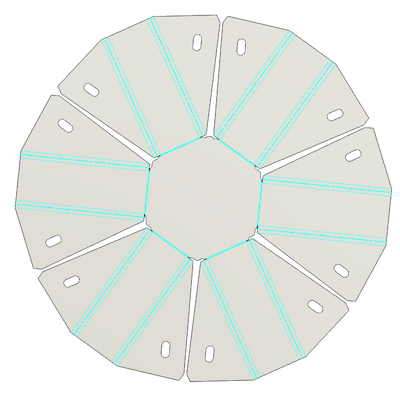

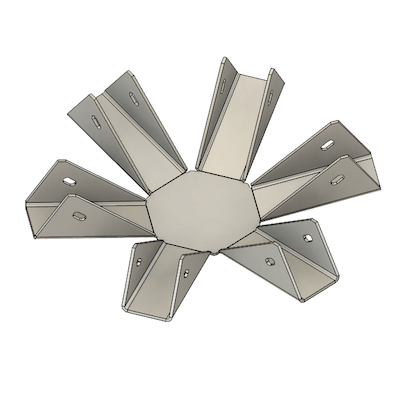

曲げシートメタルボディ	フラットパターンビュー

フラットパターンには、曲げ線、曲げ領域、中心線、および平坦化された曲げと曲げ係数をすべて考慮したシートメタルボディ全体の形状が表示されます。

フラットパターンを作成すると、[フラットパターン]ノードが[ブラウザ]に作成されます。[フラットパターンをアクティブ化]ラジオボタンを使用して、曲げ状態とフラットパターンの状態とを切り替えることができます。

曲げ線と中心線を含む新しいフォルダが[ボディ]ブラウザノードの下に作成されます。[フラットパターン]モードがアクティブな場合に表示されます。

フラットパターンには独自のタイムラインがあります。最初のフィーチャはフラットパターンの作成であり、現在のバージョンの 3D モデルが反映されます。元の 3D モデルに加えた変更は、リンクされたフラットパターンを更新することによってフラットパターンにプッシュできます。

[フラットパターン]環境では、フラットパターンにさらに変更を加えることができます。これらの変更は、曲げモデルには影響しません。これは、タブなどの製造用の追加フィーチャをモデル化する場合に使用します。

フラットパターンの図面

フラットパターンから図面を作成できます。フラットパターンには、製造図面の作成に役立つ曲げおよびパンチ情報が多く含まれています。

曲げシートメタルボディを同じシートに追加することもできます。フラットパターンを削除すると、そのビューは失われます。

フラットパターンをアクティブにしている場合は、フラットパターンの図面ビューを直接作成します。

デザインにコンポーネントが含まれている場合は、アクティブ化したコンポーネントの右クリックメニューからアクセスできる[図面を作成]ツールを使用して、フラットパターンと曲げデザインを同じシートに含む図面を作成することができます。

シートメタルのフラットパターンの図面の例
