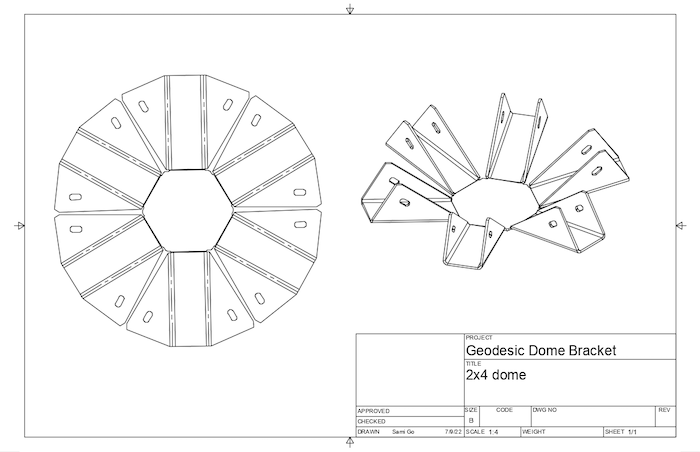

フラット パターンを使用して図面を作成する

1. フラット パターンを作成します。

   • 図面を作成するにはデザインを保存する必要があります。

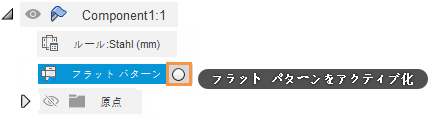

2. ブラウザで、[フラット パターンをアクティブ化]ラジオ ボタンをクリックします。



3. [図面を作成]ダイアログで、[出力先]のオプションを設定し、[OK]をクリックします。

曲げシート メタル ボディとフラット パターンが含まれている図面ビューを作成する

1. [図面を作成]ダイアログで、[フラット パターン リプレゼンテーション]を選択し、[OK]をクリックします。
2. 新しく作成した図面で、ビューを配置し、[図面ビュー]ダイアログで[OK]をクリックします。
3. 図面ツールバーから[ベース ビュー]をクリックし、ビューを配置します。参照先モデルのベース ビューが作成されます。

デザインにコンポーネントが含まれている場合は、ブラウザで目的のコンポーネントをアクティブにします。右クリックして[図面を作成]を選択します。その後、前述のワークフローの手順 3 ～ 5 に従います。
