同じ変異率での準静的曲線

図 1 に示す 2 つの曲線は、異なる変位率が定義されています。ただし、同じスタディで同時に使用する場合、曲線は同じ変位率を定義します。

注: この例で示されている曲線は、ポイントを示すために使用されています。実際には、この強制変位は、解析時間とファイルサイズを最小限に抑えるために、1 つのステップで定義する必要があります。

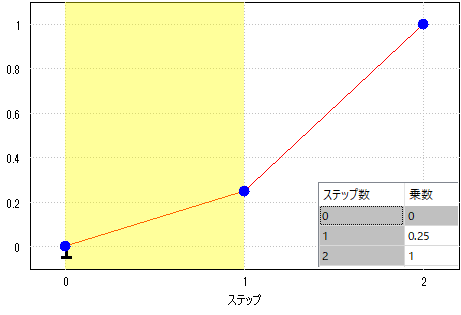

図 1(a) 2 ステップの乗数曲線。実際には、2 番目のステップは 1(b)に一致するように引き延ばされます	図 1(b) 4 ステップの乗数曲線。この曲線は、1(a)の曲線の形状をコントロールします

図 1 では、0 からステップ 1 に移動するときに、両方の曲線が 0.25 の乗数を指定します。ステップ 2 では、図 1(a)の曲線が、0.25 の乗数から完全な変位までの移動を、直線的に定義します。一方、図 1(b)では、0.25 の乗数から完全な変位までの線形移動も定義しますが、追加のステップが使用されます。その結果、両方の曲線が同じ変位を指定します。

図 2 同じ変位率を定義する、異なるステップによる曲線。
