熱解析を拘束する

シミュレーションを実行する場合は、解析を適切に拘束することが重要です。解析が過剰拘束された場合、ソルバーに変数が少なすぎるため、適切に解析できません。解析の拘束が不十分な場合、ソルバーにはすべての変数を計算するための十分な情報がありません。

適切に拘束された解析

適切に拘束された解析では、エネルギーの釣り合いを保つことができ、解析に流入するエネルギーと解析から流出するエネルギーが必ず等しくなります。解析には、参照温度を提供するために、温度、熱伝達、または輻射荷重を含める必要があります。どのような熱荷重でも、温度を参照する荷重と組み合わせることで、熱源やヒートシンクとして十分に機能させることができます。

過剰に拘束された解析

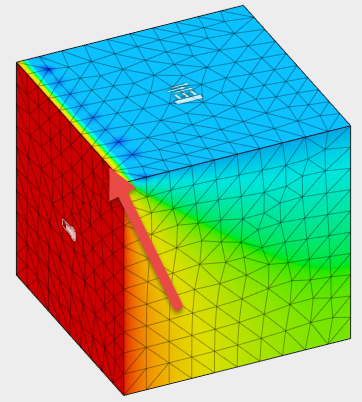

モデル全体にわたって、または 1 か所で、入力した情報が多すぎると、解析の過剰な拘束が生じます。「熱荷重」のページで説明しているように、同じサーフェスに温度と別の熱荷重を含めることはできません。ソフトウェアが、同じサーフェスに温度と別の熱荷重を適用できないようにします。2 つのサーフェスを隣接させることは可能です。モデルの任意の位置に 2 つの異なる荷重条件が存在する場合でも、モデルが過剰に拘束されます。

完全に拘束されていない解析

完全に拘束されていない解析は、過剰に拘束された解析とは逆の効果であり、解析を適切に実行するために十分な荷重が存在しません。適用している熱荷重に応じて、いくつかの結果が生じる可能性があります。

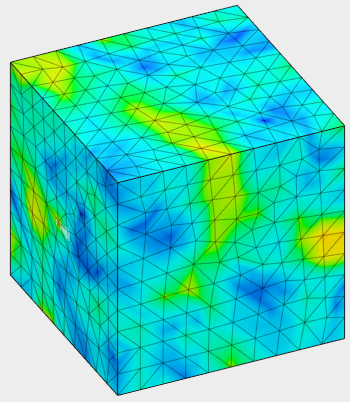

• モデルで参照している温度が 1 つだけで、それ以外に熱荷重がない場合、モデルには熱流も温度勾配も存在しません。この種の荷重のケースでは、次のような温度勾配が生じる可能性があります。

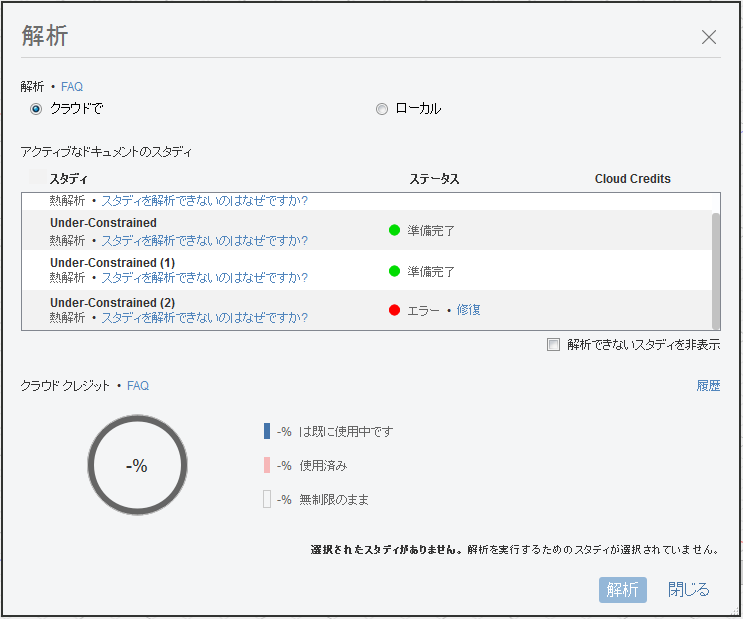

• 荷重がないモデルで温度を参照している場合、解析の実行に失敗します。警告が解析ダイアログに表示されます。



  詳細については、[修復]リンクをクリックして確認できます。

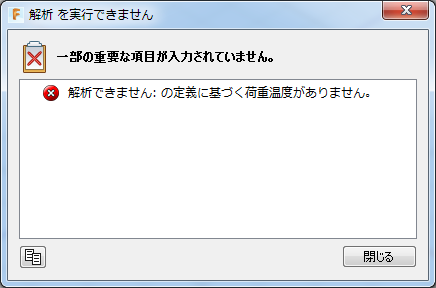

温度ベースの荷重が定義されていない解析設定では、参照温度が存在しないため、温度勾配を持たせることができません。
