アクティビティ 1: 新しいモード周波数解析を設定する

このアクティビティでは、新しいスタディ、[スタディ 1 - モード周波数]を作成し、音叉の最初の基本となる振動モードの周波数(音程)を特定します。スタディを設定するために、次のことを行います。

注: シミュレーションの単位は[デザイン]作業スペースに指定されている単位に依存しません。

モード周波数解析の設定

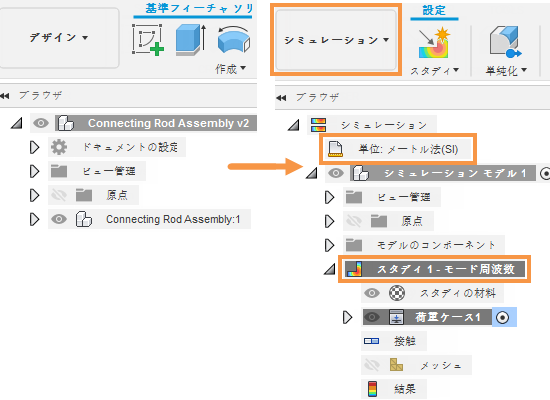

モデルを最初にインポートしたときのブラウザ(左)。新しいモード周波数スタディを作成した後のブラウザ(右)。

前提条件

手順

  1. 開始形状モデル[音叉 – A4]を[Z (上方向)]でデータ パネルの[基本トレーニング]フォルダから開きます。

    1. データ パネルが現在表示されていない場合は、画面上部の データ パネルのアイコン [データ パネルを表示]をクリックします。
    2. データ パネルの最上位レベル(ホーム ビュー)は、[すべてのプロジェクト]と[サンプル]の 2 つのサブセクションに分かれています。[サンプル]に到達するまでスクロールダウンします。
    3. [基本トレーニング]フォルダをダブルクリックして開きます。
    4. [11 - シミュレーション]フォルダをダブルクリックして開きます。
    5. [音叉 – A4]モデルをダブルクリックしてキャンバス内に開きます。


      6. 注: サンプル モデルは読み取り専用です。パーソナル プロジェクトにモデルのコピーを保存する必要があります。

  2. 開始形状モデルを保存するパーソナル プロジェクトを指定します。

    1. 名前を付けて保存のアイコン ([ファイル] > [名前を付けて保存])をクリックします。
    2. 名前フィールドに音叉 – A4 などの名前を入力します。
    3. [場所]フィールドの横にある矢印ボタンを展開します。
    4. 既存のプロジェクトを特定してクリックするか、[新規プロジェクト]をクリックして新しいプロジェクトを開始します。

  3. 開始形状モデルを保存するフォルダを特定または作成します。

    1. プロジェクト内のフォルダをダブルクリックして選択するか、新しいフォルダを作成します。
    2. 新しいフォルダを作成するには、[新規フォルダ]をクリックします。
    3. フォルダに対して音叉 – A4 などの名前を入力します。
    4. [Enter]を押します。
    5. フォルダをダブルクリックして、現在のファイルの保存場所にします。
    6. [保存]をクリックします。

  4. 新しいモード周波数シミュレーション スタディを作成します。

    1. ツールバーの上部左端にある[作業スペースを変更]ドロップダウン メニューをクリックし、[シミュレーション]を選択します。

      [シミュレーション]作業スペース
    2. [新規スタディ]ダイアログ ボックスで [モード周波数]スタディ [モード周波数]を選択します。

  5. [モード数]を 12、メッシュ サイズを 1.2 mm に設定します。

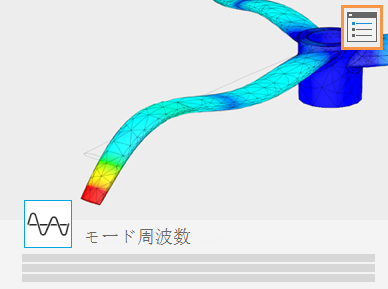

    1. 大きいサムネイル イメージの右上隅にある [設定]アイコン [設定]アイコンをクリックして、[設定]ダイアログにアクセスします。

      モード設定の場所

      [一般]設定が最初に表示されます。
    2. [一般]設定で、アクティブな[モード数]の下の入力フィールドに 12 と入力します。
    3. ダイアログの左フレームにある[メッシュ]を選択し、メッシュ設定を表示します。
    4. [絶対サイズ]をクリックし、入力フィールドに 1.2 mm と入力します。
    5. [戻る]をクリックすると、変更が適用されます。
    6. [新規スタディ]ダイアログで、[スタディを作成]をクリックしてスタディを作成し、ダイアログを閉じます。

  6. 既定の単位系を[メートル法(SI)]に変更します。

    1. ブラウザで、設定アイコン [単位: カスタム]の上にカーソルを合わせてから、設定のアイコン [編集]をクリックします。
    2. [単位の設定]ダイアログで、[既定の単位セット]ドロップダウン リストから[メートル法(SI)]を選択します。
    3. [OK]をクリックして変更内容を確定し、ダイアログを閉じます。

  7. 音叉の材料が[ステンレス鋼 AISI 304]であることを確認します。

    1. スタディ マテリアルのアイコン ([シミュレーション]作業スペース > [設定]タブ > [マテリアル]パネル > [スタディ マテリアル])をクリックして、[スタディ マテリアル]ダイアログを開きます。
    2. [スタディ マテリアル]ダイアログで、[スタディ マテリアル]列が次のように定義されていることを確認します。

      • [A4 音叉(440 Hz)]: (モデルと同じ)または[ステンレス鋼 AISI 304]
      これ以外の場合は、ドロップダウン リストから正しい材料を選択します。
    3. [OK]をクリックして、[スタディ マテリアル]ダイアログを閉じます。

アクティビティ 1 のサマリー

このアクティビティでは、モード周波数シミュレーション スタディを作成し、修正されていない音叉の最初の基本となる振動モードの周波数を特定しました。スタディのパラメータを定義するために、次のことを行いました。
