シェイプ最適化解析の結果

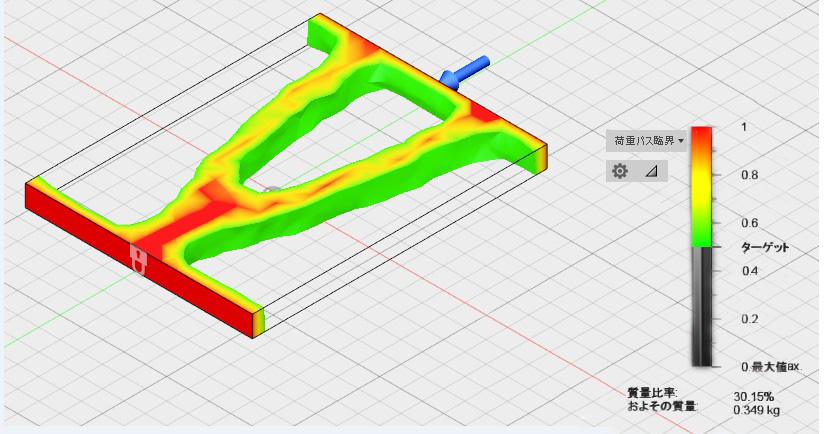

シェイプ最適化スタディが完了すると、新たに生成された参照形状を表示できます。

また、結果では荷重パス臨界、質量比率、およその質量を表示します。

[質量比率]は、残存している元の質量のパーセンテージを示します。結果が最初に表示されるとき、質量比率は、[シェイプ最適化の基準]で指定されたターゲットの質量のパーセンテージに匹敵します。

[およその質量]は、残りのジオメトリの質量を表します。
