保持領域を作成する

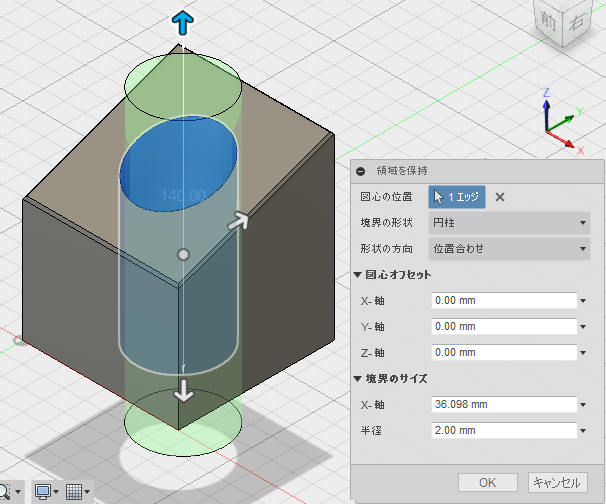

[領域を保持]ツールにより、シェイプ最適化解析からモデルの特定領域を非表示にすることができます。

1. [設定]タブで、([シェイプ最適化] > [領域を保持])を選択します。
2. ジオメトリのコンポーネント(エッジまたは面)を選択します。保持領域の中心は、最初にカーソルでクリックした場所に配置されます。
3. 適切な[境界の形状]を選択します。Fusion では、最初は選択したジオメトリに基づいて[境界の形状]フィールドに入力されます。
4. 必要に応じて[図心オフセット]と[境界のサイズ]を調整します。直方体の場合は、保持領域の X、Y、Z の寸法を調整できます。円柱の場合は、円柱の高さと半径を調整できます。球の場合は、半径を調整できます。
5. [境界の形状]で円柱を選択した場合、[形状の方向]として[X- 軸]、[Y- 軸]、[Z- 軸]、または[位置合わせ]を選択します。リストにある方向を切り替えて、各オプションによって円柱の位置がどのように変化するかを理解してください。
