凡例の最小値/最大値

[凡例の最小値/最大値]コマンドを使用すると、凡例に表示される値の範囲を変更できます。これにより、問題領域に集中したり、パーツが仕様から外れる場所を特定することができます。

凡例の最小値/最大値は、次の場合を除いて、標準(従来の)ビューアで表示される結果に使用できます。

• 非線形静的応力

オンライン ビューアを使用するスタディ(静的応力、熱、熱応力、射出成形、電子デザインの冷却)には、凡例の最小値/最大値がありません。これらのスタディでは、凡例しきい値を使用して、表示範囲を調整します。しきい値スライダを変更して特定の値範囲に焦点を当てることはできますが、結果で最も低い実際の値を下回ったり、最も高い実際の値を上回ることはできません。

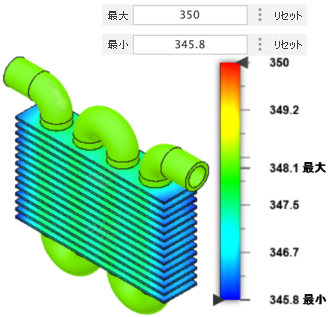

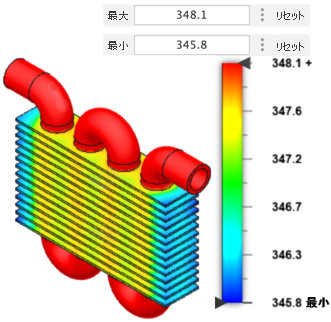

たとえば、凡例の最大値を小さくすると、赤色に変わるモデルの割合が大きくなります。このように、凡例の最大値をモデル仕様の上限に設定すると、モデルが仕様の制限に近づく場所が明確になります。
