[シミュレーション]作業スペースのリモート荷重

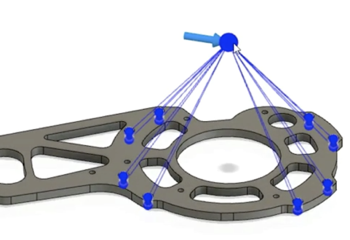

リモート荷重は、モデル上にない空間内の点から荷重を加えます。モデル上のターゲット面、力を作用させる方向、荷重の大きさ、および荷重が作用する空間内の点を定義します。リモート荷重は、表現される空間内のオブジェクトがモデリングの対象とならない場合や、モデリングが難しい場合に理想的です。たとえば、マストに対する風の影響や、重いオブジェクトを持ち上げる力などです。

この荷重オプションを提供するスタディ タイプ
熱応力スタディ	静的応力スタディ
モード周波数スタディ	構造座屈スタディ
シェイプ最適化スタディ	非線形静的応力スタディ

リモート荷重の既定の方向は、最初に選択した面に垂直です。

Fusion では、次のいずれかの方法でリモート荷重の力の方向を定義します。

• [法線]: 荷重の方向は、荷重が適用されている面に垂直です。曲面に適用される力の場合、ベクトルの方向は、各面に沿ったすべての点で垂直が保たれるように変化します。
• [角度(デルタ)]: このオプションでは、相対的な[X 角度]、[Y 角度]、および[Z 角度]を使用して荷重方向を設定します。2 番目の垂直面を選択した場合、角度は最初に選択した面に対して垂直な方向を基準にします。[参照方向]を選択した場合、角度はターゲット面ではなく参照に基づきます。
• [ベクトル(x、y、z)]: 荷重方向は、ユーザが指定するグローバルな力成分(Fx、Fy、および Fz)で定義されます。
