リモート荷重を適用する

リモート荷重は構造解析で適用され、モデル化されていない空間内の点から適用される荷重を表します。

1. ([シミュレーション]作業スペース > [設定]タブ > [荷重]パネル > [構造荷重])をクリックして、[構造荷重]ダイアログを開きます。

2. [構造荷重]ダイアログで、[タイプ]ドロップダウン メニューから [リモート荷重]を選択します。

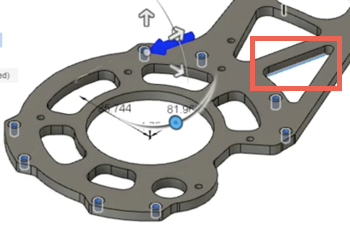

3. モデル上で、荷重を適用する面を選択します。

   ダイアログが展開され、さらに多くの設定オプションが表示されます。



4. [構造荷重]ダイアログで、荷重の方向を選択します。

   1. [法線]は、選択した面に垂直な荷重を適用します。

   2. [角度]は、選択した角度に従って荷重を適用します。

      次のいずれかの操作を実行します。

      1. [構造荷重]ダイアログで、[参照方向]に関連付けられている [選択]をクリックし、モデルで、参照方向の面またはエッジを選択します。



         または

      2. [X 角度]、[Y 角度]、および[Z 角度]の値を入力します。

         または

      3. マニピュレータを使用して方向を変更します。

   3. [ベクトル]は、選択したベクトルに沿って指定した荷重を適用します。

      1. 各ベクトル方向に必要な荷重を入力します。

5. 必要に応じて、 [方向を反転]をクリックして、荷重方向を逆にします。

6. 必要に応じて、 [単位をオーバーライド]をクリックして、別の単位を選択します。

7. 荷重の大きさを指定します。

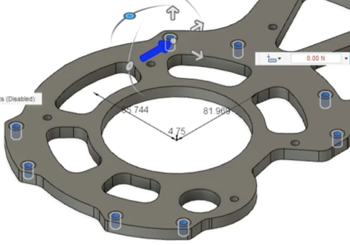

8. リモート荷重の位置を指定します。

   どちらか

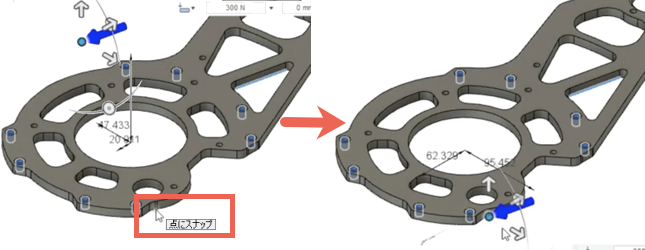

   1. モデル上で、点にスナップする面または頂点をクリックします。



      または

   2. [X 距離]、[Y 距離]、および[Z 距離]の値を入力します。

      または

   3. マニピュレータを目的の位置にドラッグします。

9. [OK]をクリックしてリモート荷重を適用し、[構造荷重]ダイアログを閉じます。
