アクティビティ 1: 新しい射出成形シミュレーションを設定する

このアクティビティでは、新しいスタディ「スタディ 1 - 射出成形シミュレーション」を作成し、既定の設定を確認して適切であることを確認します。Fusion Simulation Extension のサブスクリプションを契約していない場合は、7 日間の無償体験版をご利用ください。7 日間すべてのシミュレーション スタディにアクセスできます。スタディを設定するために、次のことを行います。

注: シミュレーションの単位は[デザイン]作業スペースに指定されている単位に依存しません。

射出成形シミュレーションの設定

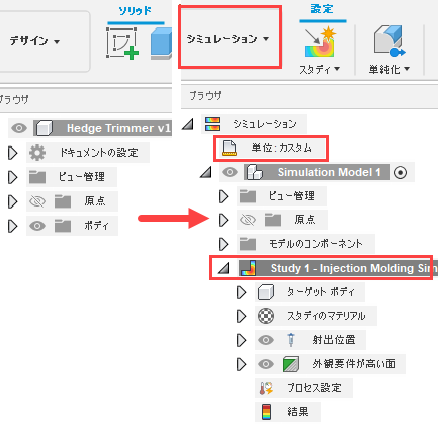

モデルを最初にインポートしたときのブラウザ(左)。新しい射出成形シミュレーション スタディの作成後のブラウザ(右)。

前提条件

手順

  1. 開始形状モデル[Hedge Trimmer (生け垣トリマ)\]を[Z (上方向)\]でデータ パネルの[Basic Training (基本トレーニング)\]フォルダから開きます。

    1. データ パネルが現在表示されていない場合は、画面上部の データ パネルのアイコン [データ パネルを表示]をクリックします。

    2. データ パネルの最上位レベル(ホーム ビュー)は、[すべてのプロジェクト]と[サンプル]の 2 つのサブセクションに分かれています。[サンプル]に到達するまでスクロールダウンします。

    3. [Basic Training (基本トレーニング)\]フォルダをダブルクリックして開きます。

    4. [11 - Simulation (シミュレーション)\]フォルダをダブルクリックして開きます。

    5. [Hedge Trimmer (生け垣トリマ)\]モデルをダブルクリックしてキャンバス内に開きます。

      注: サンプル モデルは読み取り専用です。パーソナル プロジェクトにモデルのコピーを保存する必要があります。

  2. 開始形状モデルを保存するパーソナル プロジェクトを指定します。

    1. 名前を付けて保存のアイコン [ファイル\] > \[名前を付けて保存]をクリックします。
    2. 名前フィールドに Hedge Trimmer (生け垣トリマ)などの名前を入力します。
    3. [場所]フィールドの横にある矢印ボタンを展開します。
    4. 既存のプロジェクトを特定してクリックするか、[新規プロジェクト]をクリックして新しいプロジェクトを開始します。

  3. 開始形状モデルを保存するフォルダを特定または作成します。

    1. プロジェクト内のフォルダをダブルクリックして選択するか、新しいフォルダを作成します。
    2. 新しいフォルダを作成するには、[新規フォルダ]をクリックします。
    3. フォルダに対して Hedge Trimmer (生け垣トリマ)などの名前を入力します。
    4. [Enter]を押します。
    5. フォルダをダブルクリックして、現在のファイルの保存場所にします。
    6. [保存]をクリックします。

  4. 新しい射出成形シミュレーション スタディを作成します。

    1. ツールバーの上部左端にある[作業スペースを変更]ドロップダウン メニューをクリックし、[シミュレーション]を選択します。

      \\[シミュレーション]作業スペース

    2. [新規スタディ]ダイアログ ボックスで、射出成形スタディ [射出成形シミュレーション]を選択します。

    3. [新規スタディ]ダイアログで、[スタディを作成]をクリックしてスタディを作成し、ダイアログを閉じます。

  5. 既定の単位系を確認し、必要に応じて変更します。

    1. ブラウザで、設定アイコン [単位: カスタム]の上にカーソルを合わせてから、編集アイコン [編集]をクリックします。
    2. [単位の設定]ダイアログで、[既定の単位セット]ドロップダウン リストから別の[既定の単位セット]を選択するか、[カスタム]のまま個々の単位を確認します。
    3. [OK]をクリックして変更内容を確定し、ダイアログ ボックスを閉じます。

アクティビティ 1 のサマリー

このアクティビティでは、射出成形シミュレーション スタディを作成して、高品質のプラスチック パーツを作成するために生け垣トリマ モデルを射出成形できるかどうかを特定しました。射出成形シミュレーション スタディを作成するため、次のことを行いました。
