矩形状スケッチ パターンを作成する

[矩形状パターン] ツールを使用して、Fusion で 矩形状パターンでスケッチ ジオメトリの同一のコピーを矩形状パターンで作成する方法を学習します。

矩形状パターンを作成する

1. [スケッチ]コンテキスト タブで、[作成] > [矩形状パターン] を選択します。

   [矩形状パターン]ダイアログが表示されます。

2. キャンバスで、パターン化するスケッチ ジオメトリを選択します。

3. 省略可能: スケッチ ジオメトリを選択して、パターンの片方または両方の[方向]を定義します。

4. [矩形状パターン]ダイアログで、[距離タイプ]を選択してから、関連する設定を調整します。

   • [範囲]: 指定した距離全体にわたって均等にコピーを配置します。
   • [間隔]: 指定した距離で各コピーの間隔を空けます。

5. 各方向の設定を調整します。

   • [数量]: キャンバス内の数量マニピュレータ ハンドルをドラッグするか、作成するコピーの正確な数を指定します。
   • [距離]: キャンバス内の距離マニピュレータ ハンドルをドラッグするか、正確な距離の値を指定します。
   • [方向のタイプ]:
     • [1 方向]: オリジナルから 1 方向に、指定した数のコピーを作成します。
     • [対称]: オリジナルから 2 方向に、対称的に、指定した数のコピーを作成します。

6. [OK]をクリックします。

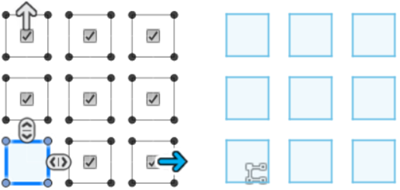

オリジナルのスケッチ ジオメトリのコピーが、キャンバス内に矩形状パターンで表示されます。

矩形状パターンを編集する

1. キャンバスで、パターンのオリジナルのインスタンスの横にある[矩形状パターン]記号をダブルクリックします。
2. [矩形状パターン]ダイアログで、パターンの設定を調整します。
3. [OK]をクリックします。

キャンバス内の矩形状パターンが更新されます。

ヒント

• キャンバスで、パターン内の任意のインスタンスの横にあるチェック ボックスをオフにすると、そのインスタンスを抑制できます。そのインスタンスがパターンから除外されます。
• パターンの抑制をオフにするには、[抑制]設定をオフにします。チェック ボックスがキャンバスから削除されます。
