スケッチを完全に定義して拘束する

すべてのスケッチ ジオメトリのサイズと位置が完全に定義されている場合、スケッチは完全に拘束されます。これは、拘束と寸法の組み合わせを使用して行われます。スケッチを完全に拘束することは、必須ではありませんが、多くの場合推奨されます。

ブラウザで、完全に拘束されているスケッチの横のアイコンに赤い鍵が表示されます。

スケッチ ジオメトリが完全に拘束されると、ジオメトリは初期の色から黒に変わります。

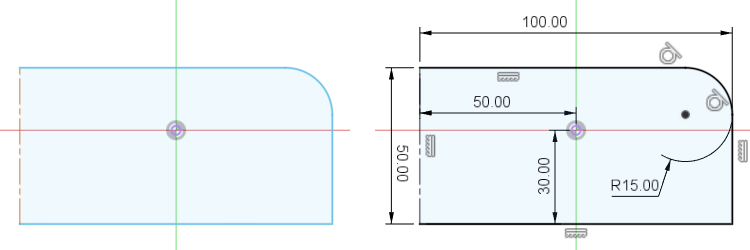

上の例では次のようになっています。

• 左側では、青色の線とオレンジ色の中心線は拘束されていません。
• 右側では、同じ線が拘束と寸法によって完全に拘束されています。

また、個々のスケッチ曲線のサイズと位置を完全に定義することで、スケッチ曲線を完全に拘束することもできます。

次の方法でスケッチ曲線の位置を拘束することができます。

• 固定拘束を適用する。
• 曲線を原点に拘束する。
• 曲線の原点に対する寸法を記入する。
