橋梁タイプを変更するには

スタックを使用すると、選択した橋の橋梁タイプを切り替えることができます。これらの橋梁タイプには、スタイルパレットの橋梁テンプレートカタログの既定の橋梁テンプレートが関連付けられています。橋梁タイプによって、橋、デッキ、桁グループ、橋台、橋脚、軸受パーツとアセンブリの設定が決まります。

橋梁を選択して、スタックにその属性を表示します。

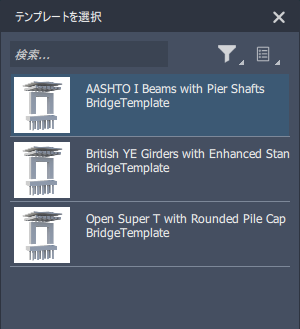

[タイプ]パネルを展開し、青いハイパーリンクのタイプ名をクリックして、橋梁テンプレートカタログを開きます。
橋梁テンプレートタイプをクリックして橋に適用します。

注: 橋梁タイプを変更すると、マテリアルの数量が再計算されます。詳細は、「橋のマテリアルの数量を確認するには」を参照してください。

計画道路内の橋梁の場合: [スタイルパレット]の橋カタログに新しい橋梁スタイルを作成した場合、スタックの[タイプ]フィールドからカスタム橋梁スタイルに切り替えることはできません。ドラッグアンドドロップ操作により、手動でカスタムスタイルを橋に適用する必要があります。パレットから目的のスタイルをドラッグして、道路サーフェスのすぐ下にある橋梁路面上にドロップします。橋梁デッキの上にスタイルをドラッグすると、橋梁デッキは緑色でハイライト表示されます。
