桁の断面を修正するには

桁の断面を確認および修正して、橋梁の桁の断面の絶対位置または相対位置をコントロールしたり、桁の断面の寸法を修正することができます。桁の断面は、1 つの桁、桁グループ、すべての橋桁に追加できます。また、桁の断面を複製したり、削除することもできます。

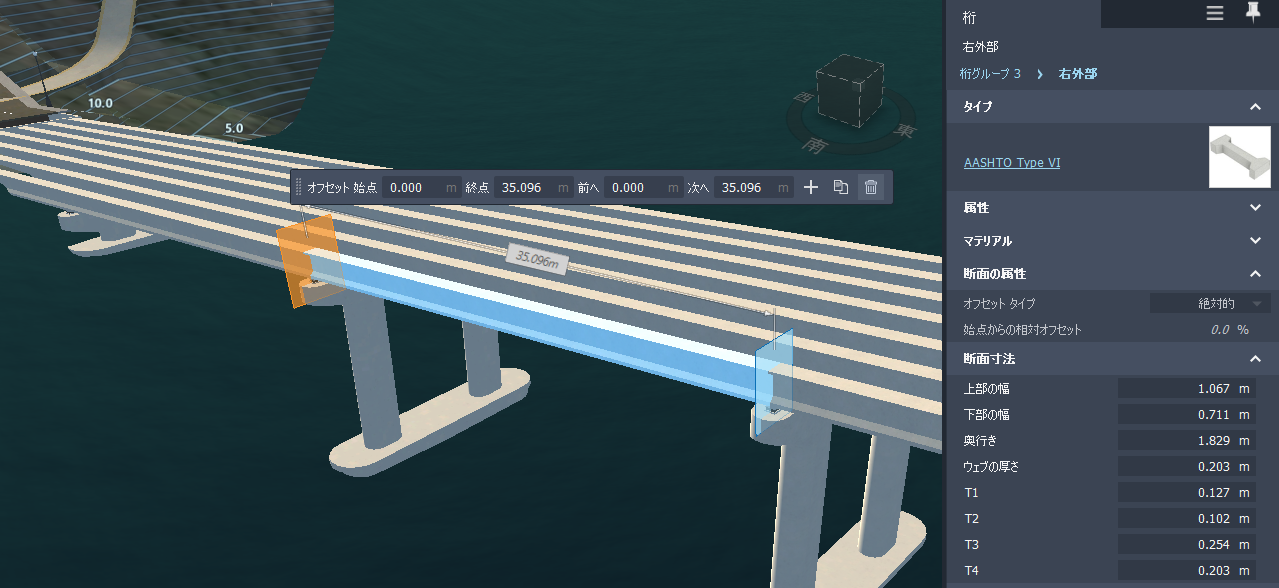

1. 個々の桁を選択します。すべての桁の断面は自動的に表示されます。

   注: 桁の各断面が、桁の長さに沿った特定のポイントで桁と交差する青いスライス ギズモによってマークされます。各スライスは、桁のジオメトリの変化を表しています。

2. 青いスライスを 1 回クリックして、断面を選択します。選択したスライス ギズモがオレンジ色になります。



   注: 選択した桁の断面のスタックに[断面の属性]と[断面寸法]が表示されます。スタック内の各フィールドにカーソルを合わせると、詳細なツールチップが表示されます。

3. キャンバス内ツールとミニツールバーを使用して、断面の追加、移動、複製、削除を行います。スタックを使用して、選択した桁の断面の[断面の属性]と[断面寸法]を修正することもできます。

   • 断面を複製: をクリックして選択した断面を複製してから、表示されるオレンジ色のスライス ギズモを使用して複製した断面を配置します。

     複製した断面では、元の桁の断面のジオメトリの寸法が使用されます。

   • 断面を削除: 削除する断面を選択し、 をクリックして削除します。

   • 断面を移動 桁スライス ギズモをクリックして、桁の断面を選択します。スライス ギズモを桁の長さに沿った別の位置にドラッグしてから、再度クリックして配置します。

   注: 選択した桁の開始断面と終了断面の位置を移動することはできません。

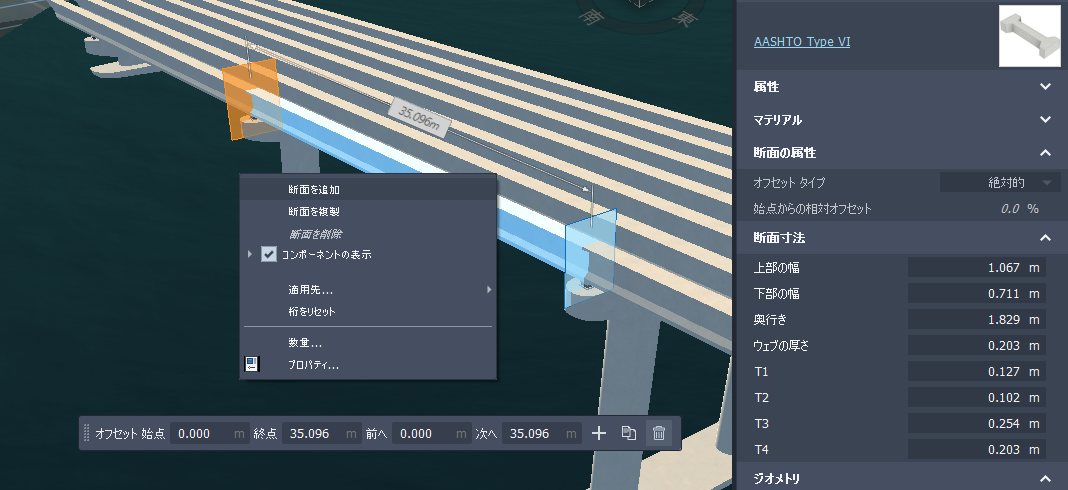

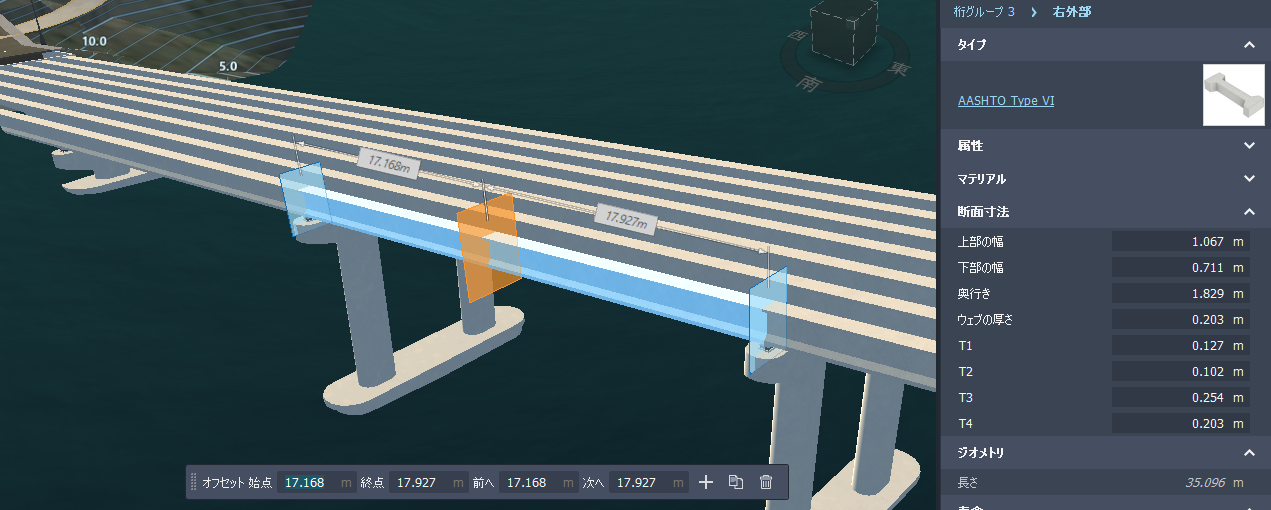

   • 断面を追加: をクリックし、再度クリックして、表示されるオレンジ色のスライス ギズモを使用して選択した桁に新しい断面を配置します。

     右クリックして[断面を追加]を選択するか、ミニツールバーに正確な値を入力することもできます。



     断面を追加すると、桁を配置した場所の桁のジオメトリの寸法が補間されます。
