橋をコンポーネント道路に追加するには

橋をコンポーネント道路に追加できます。キャンバス内のスライダを使用してコンポーネント道路内の橋の開始測点と終了測点を指定して、橋の長さを決定します。モデルや提案から橋を削除するには、橋を選択し、[Delete]を押します。

1. コンポーネント道路を選択します。

   注: 計画道路をコンポーネント道路に変換できます。

2. 右クリックして[構造物を追加] [橋]を選択します。

3. [スタイルを選択]ダイアログ ボックスから橋梁スタイルを選択します。

   InfraWorks は、プレキャスト コンクリート桁、鋼桁、または標準橋梁スタイルをサポートします。

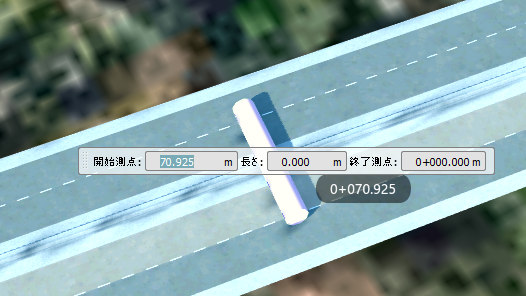

4. 道路にカーソルを合わせ、スライダ グリップを使用して橋の開始測点の位置を選択します。

   1 回クリックして、開始測点を配置します。

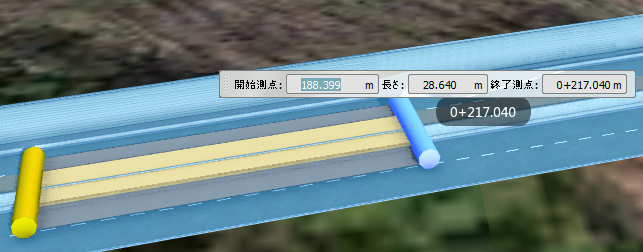

5. 道路に沿ってカーソルを移動し、1 回クリックして橋の終了測点を配置します。

   また、ミニツールバーに正確な値を入力することもできます。



   ヒント: 推奨する次のステップは、クリアランス エンベロープを表示し、垂直プロファイルを更新することです。
