橋脚パラメータのリファレンス

橋脚に固有のパラメータは、縦方向の配置、縦方向の勾配、垂直配置、横幅、角度をコントロールします。

橋脚の配置

橋脚の原点は、横方向、縦方向、垂直方向の寸法によって定義されます。垂直方向の寸法の詳細については、次の「垂直配置」セクションで説明します。

横方向と縦方向の寸法:橋脚の配置は、その原点が道路線形の下になることを想定しています。橋脚は橋の始点から道路に沿ってオフセットされます。InfraWorks ではオフセットを超えて設定できないため、原点に対してジオメトリを移動させるには、Inventor や Revitで追加調整を行う必要があります。

垂直方向の寸法:垂直配置は、その MatchBySurfaceToBearings パラメータによって決まります。False の場合、原点は橋脚の下部、橋脚が地形に接する部分、またはその基礎の上部にある必要があります。垂直方向の寸法の詳細については、次の「垂直配置」セクションで説明します。

垂直配置

橋脚の垂直方向の位置合わせは、MatchBySurfaceToBearings パラメータによって最初にコントロールされます。

これを True に設定すると、メッシュを使用して橋脚が垂直に位置合わせされます。これは、より正確な方法で、支承の上面が不規則であっても、支承が橋脚に接触するようにします。この方法は、初期作成時に橋脚メッシュを生成する必要があるため、実装に時間がかかります。橋脚は、橋脚の原点の標高に関係なく、支承と基礎に対して垂直に位置合わせされます。

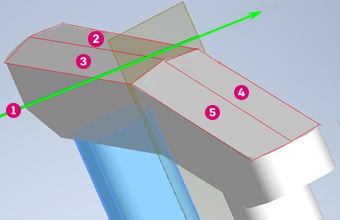

これを False に設定すると、橋脚の上部の近似平面を使用して橋脚が垂直に位置合わせされます。4 つの平面(左背面、右背面、左前面、右前面)が考慮されます。これはより速い方法ではありますが、その分精度は落ちます。支承と橋脚は、橋脚の上部がこれら 4 つの平面に位置合わせされている場合にのみ接触します。基礎の上部は橋脚の原点と位置合わせされるため、原点は橋脚の下部に配置される必要があります。そうしないと、橋脚と基礎が垂直に位置合わせされません。

線形	右前面
左前面	右背面
左背面

MatchBySurfaceToBearings パラメータの設定は、他のパラメータにも影響します。

橋脚の高さ

PierHeight パラメータは、橋脚の全体の高さを表します。これは、支承と基礎の間にフィットするように計算されます。ソース パーツの全高がこの値に設定されない場合、橋脚が高すぎるか短すぎる可能性があります。この場合の動作は、MatchBySurfaceToBearings に依存します。

True に設定すると、支承と基礎は橋脚に適合します。支承は、短すぎる橋脚の上部までストレッチします。高すぎる橋脚のスペースを確保するために基礎が短くなります。

False に設定すると、調整は行われません。柱が短すぎる場合は、橋脚と支承の間にギャップができます。橋脚が高すぎると、支承や、場合によっては桁やデッキまで突出します。

橋脚キャップの奥行き

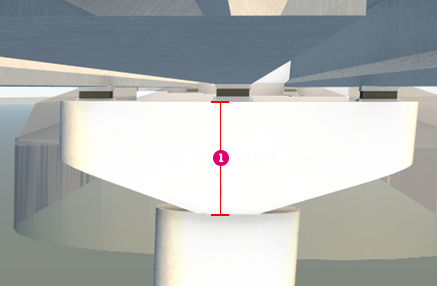

PiercapDepth は橋脚キャップの垂直方向の高さを表し、MatchBySurfaceToBearings が False に設定されている場合にのみ適用されます。これはパーツによって設定され、橋脚の最小高さを推定するために使用されます。橋脚の柱の最小高さは 1 m であるとみなされるため、Minimum_height = PiercapDepth + 1m になります。

PiercapDepth

支承と基礎の間の距離がこの最小高さを下回る場合、最小高さになるように基礎は短縮されます。

MatchBySurfaceToBearings を True に設定した場合、最小高さの見積もりは必要ありません。橋脚に対して作成されたメッシュから推測されます。PierHeight が実際の橋脚の高さより小さい場合に基礎は短縮されます。

ステップの高さ

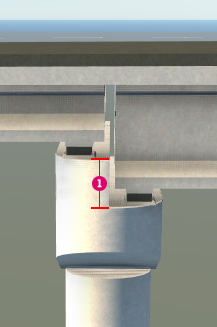

StepHeight パラメータは、橋脚に段付きの柱頭がある場合にのみ使用されます。計算は、MatchBySurfaceToBearings が False に設定されている場合にのみ適用されます。ステップの高さは、橋脚上部の浅い桁下の支承のストレッチを減らすために計算されます。

StepHeight

垂直オフセット

TopVerticalOffset および BottomVerticalOffset パラメータは、橋脚の上部と下部を上下に調整し、MatchBySurfaceToBearings が True に設定されている場合にのみ適用されます。

ほとんどの場合、橋脚の配置は正確ですが、場合によっては調整が必要になることもあります。正の値を指定するとジオメトリが上方に調整され、負の値を指定すると下方に調整されます。その他のフィーチャに対する調整は行われません。したがって、オフセットが 0 に設定されているときに橋脚と支承(または基礎)が接触する場合、他の値で接触することはありません。

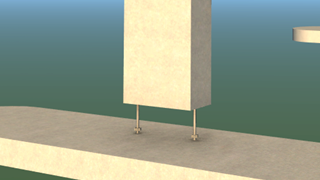

次の橋脚のイメージには、基礎を貫通することを前提としたボルトが含まれています。既定では、基礎の上部はボルトの下部になります(BottomVerticalOffset = 0)。

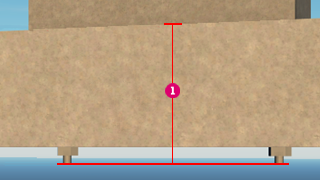

しかし、BottomVerticalOffset を負に設定すると、ボルトが基礎を通り抜けるように調整することができます。

BottomVerticalOffset = -1.2

横幅

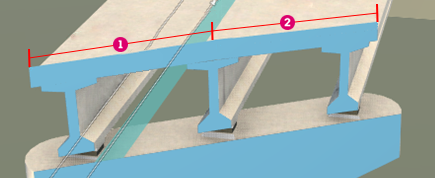

LeftWidth と RightWidth は、橋脚のデッキの左右の幅に基づいて計算されます。デッキ幅は、線形に対して垂直に測定されます。左デッキの幅は、線形からデッキの左端までの距離です。右デッキの幅は、線形からデッキの右端までの距離です。

LeftWidth

RightWidth

橋脚の左右の幅は、橋脚の斜線に沿って計測されます。したがって、線形が直線の場合は、次の計算が行われます。

• LeftWidth = deck_left_width * cos(skew)
• RightWidth = deck_right_width * cos(skew)

縦方向の幅

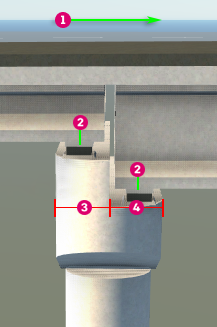

橋脚は、PierCapSectionWidth1 および PierCapSectionWidth2 パラメータを使用して、橋脚キャップの縦方向の幅を表します。これらの寸法は、橋脚に 2 列の支承がある場合の、支承の既定の縦方向の位置を決定します。後列は、橋脚キャップの後端と列の上の桁の終了位置の中間に配置されます。同様に、前列は前桁の開始位置と橋脚キャップの前端の中間に配置されます。

増加する測点の方向	PierCapSectionWidth1
支承の中心位置	PierCapSectionWidth2

橋脚の上部勾配

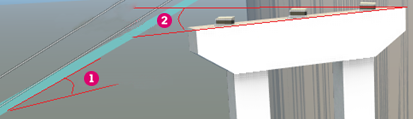

PierCapTopSlope は、勾配付きの橋脚の上部が線形の勾配に沿うようにする寸法を計算します。

• PierCapTopSlope = arctan(tan(alignment grade (as an angle)) * sin(skew).

これは、デッキの横断勾配摺り付け、桁や支承の深さは考慮しません。

線形勾配	PierCapTopSlope

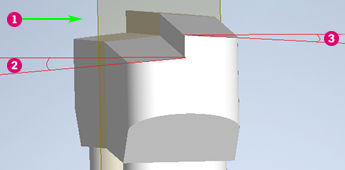

橋脚によって実装されるその他の寸法は、橋脚の上部勾配に関する情報を提供します。これらは、MatchBySurfaceByBearings を False に設定した場合にのみ使用されます。これにより、InfraWorks はより正確な橋脚の上面を決定することができます。

位置合わせの方向	PierCapSectSlope2
PierCapSectSlope1

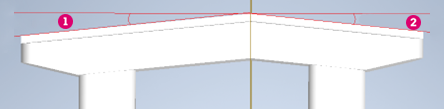

PierCapTopLeftSlopeInPercentage

PierCapTopRightSlopeInPercentage

角度

角度は道路の座標系の Z 軸を中心とした橋脚の反時計回りの回転を指定します。この回転は、橋脚の外側の InfraWorks によって処理されます。ただし、角度情報は InfraWorks で無視され、橋脚に格納されます。
