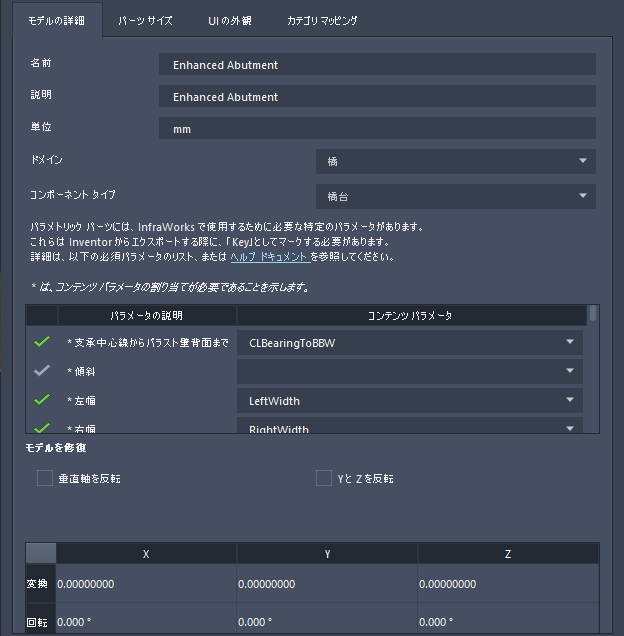

パラメトリック 土木構造物モデル: [モデルの詳細]タブ リファレンス

[エクスプローラに表示]: ユーザのローカル システム上のパラメトリック コンポーネントのソース ファイルを表示します。形状テンプレートを表示および変更するには、Autodesk Inventor を使用できます。

[名前]: [スタイル パレット]と[コンポーネントを選択]カタログでこのパラメトリック コンポーネント パーツに対して表示される名前を変更するには、名前の値を修正します。

[説明]: 必要に応じて、自分の参照用にパラメトリック コンポーネント パーツの説明を入力します。この説明は、[パラメトリック モデルを設定]ダイアログ ボックスの[モデルの詳細]タブにのみ表示されます。

[単位]: 計測単位は、Autodesk Inventor または Autodesk Revit でパラメトリック モデル ファイルを作成する際に使用される計測単位によって決定される読み込み専用の値です。メートル単位とフィート/インチ単位を切り替えるには、ソース プログラムでソース ファイルの単位設定を変更する必要があります。

[ドメイン]: 新しいパラメトリック コンポーネントの[モデルの詳細]タブ内の[ドメイン]と[コンポーネント タイプ]の属性は、新しいモデルを追加するときに指定する必要があります。モデルの追加が終了すると、これらの値は読み込み専用となり、修正できません。橋梁パーツまたは橋梁アセンブリの場合、続行するには[橋梁構造物]を選択します。トンネルの場合、[トンネル]を選択します。装飾の場合は、[都市ファーニチャ]を選択します。このフィールドが不完全であると、「未割り当て」と表示されます。

[コンポーネント タイプ]: 新しいパラメトリック コンポーネントの[モデルの詳細]タブ内の[ドメイン]と[コンポーネント タイプ]の属性は、新しいモデルを追加するときに指定する必要があります。モデルの追加が終了すると、これらの値は読み込み専用となり、修正できません。続行するには、適切なコンポーネント タイプを選択します。このフィールドが不完全であると、「未割り当て」と表示されます。

[必須パラメータ]: [モデルの詳細]タブには、パラメトリック パーツにコンポーネント タイプの必須パラメータが含まれているかどうかが示されます。緑のチェックマークは、必須パラメータがパラメトリック パーツを定義する .IPT 形状テンプレートに含まれていることを示します。赤の X は、パーツの形状テンプレートで定義されていない必須パラメータの横に表示されます。[モデルの詳細]タブに表示される正確な命名規則を使用した形状テンプレートですべての必須パラメータが定義されないかぎり、パラメトリック橋梁およびトンネル パーツはサポートされません。
