セットアップ

セットアップには、パーツを製造するために必要なすべての設定と要素が含まれています。セットアップは、TruFiber の製造プロセスの一部として作成します。セットアップには、マシン、軸系、平面が含まれています。セットアップの作成を開始する前に、これらすべての準備が整っている必要があります。セットアップを作成すると、プログラムとツールパスを作成できるようになります。

セットアップを作成する

1. プロセス ドキュメントで、TruFiber ブラウザのプロセス ノードにナビゲートして、そのノードを選択します。

2. TruFiber リボンの[セットアップ]をクリックして、[セットアップ]ダイアログ ボックスを開きます。

3. セットアップの名前とコメントを入力します。

マシン、軸系、安全面をセットアップに追加する

1. TruFiber ブラウザのノードを展開して、平面、軸系、マシンのリンク コンポーネントを表示します。
2. [セットアップ]ダイアログ ボックスで[機械]の選択矢印 をクリックし、TruFiber ブラウザでマシンのリンクを選択します。

3. [セットアップ]ダイアログ ボックスで[軸系]の選択矢印 をクリックし、TruFiber ブラウザで使用する参照軸系を選択します。

4. [セットアップ]ダイアログ ボックスで[安全面]の選択矢印 をクリックし、TruFiber ブラウザで作成した安全面を選択します。

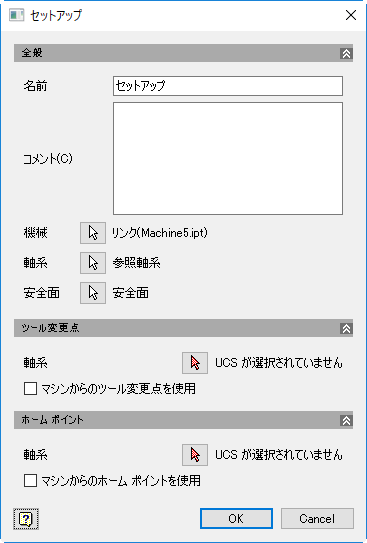

マシン、軸系、安全面が[セットアップ]ダイアログ ボックスに表示されるようになりました。

セットアップのツール変更点とホーム ポイントを設定する

1. [セットアップ]ダイアログ ボックスの[ツール変更点]の下で、[軸系]の選択矢印 をクリックします。
2. TruFiber ブラウザでツール変更点を選択します。

3. [セットアップ]ダイアログ ボックスの[ホーム ポイント]の下で、[軸系]の選択矢印 をクリックします。
4. TruFiber ブラウザでホーム ポイントを選択します。

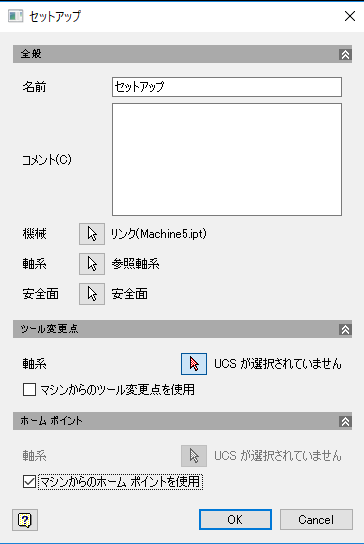

5. または、[マシンからのツール変更点を使用]または[マシンからのホーム ポイントを使用]を選択して、作成時に機械にセットアップされた点を使用します。
   選択内容が[セットアップ]ダイアログ ボックスに表示されます。

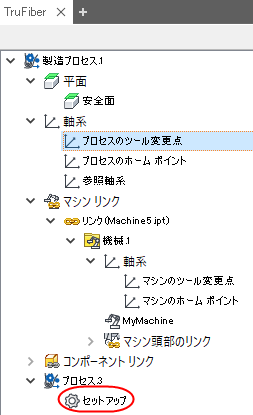

セットアップが完了すると、TruFiber ブラウザのプロセスの下にセットアップのノードが追加されます。
