テッセレーションは、ポリゴンを使用するサーフェスのタイル化されたリプレゼンテーションです。小さなポリゴンではリプレゼンテーションがより正確になり、方法と解析が改善しますが、より多くのシステム リソースも必要になります。既定では、Inventor サーフェスは TruPlan でのテッセレーション後、TruPlan サーフェスとみなされるようになります。場合によっては、外観の改善やシステム リソースの最適化のためにサーフェスのテッセレーション設定を変更することもできます。[テッセレーション サーフェスのプロパティ]ダイアログ ボックスを使用すると、これらの設定を変更したり、Inventor サーフェスを別の Inventor サーフェスに置換することができます。
注: [テッセレーション サーフェスのプロパティ]ダイアログ ボックスは、Inventor サーフェスでのみ使用できます。参照サーフェス(STL ファイル)では使用できません。
サーフェスのテッセレーション設定を変更するには
- TruPlan ブラウザで Inventor サーフェス ノードをダブルクリックします。

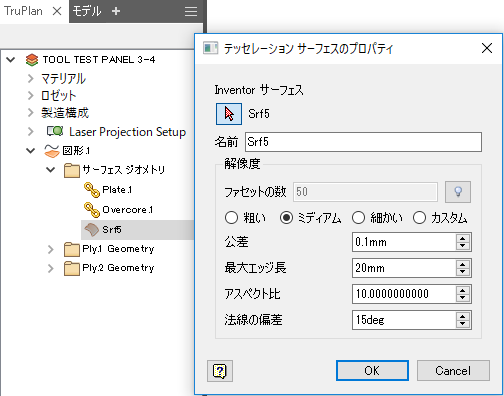

[テッセレーション サーフェスのプロパティ]ダイアログ ボックスが開きます。
- (省略可能)[名前]ボックスにサーフェスの名前を入力します。
これが、TruPlan ブラウザに表示されるサーフェスの名前になります。
- サーフェスを拡大表示してテッセレーション ポリゴンを表示します。
- [プレビュー]
をクリックし、必要に応じてテッセレーション設定を調整します。

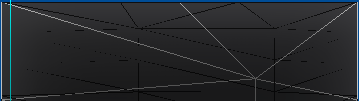

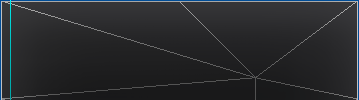

ヒント: テッセレーションのコントロールの説明については、「テッセレーション ダイアログ ボックス リファレンス」を参照してください。プレビューを有効にすると、新しい設定を表す黒色の線が現在の設定(白色の線)と一緒にサーフェスに表示されます。
- [OK]をクリックして新しい設定を保存します。
ある Inventor サーフェスを別のサーフェスに置き換えるには
あるサーフェスを別のサーフェスに置換することが必要になる場合があります。たとえば、サーフェスが正しい形状でない場合や、変更したい特性がある場合などです(急激な遷移の代わりにフィレットを使用するなど)。
- まだ作成していない場合は新しいサーフェスとして使用するスケッチを Inventor で作成し、TruPlan パーツに追加します。
- TruPlan ブラウザで、置換するサーフェスのノードをダブルクリックします。
[テッセレーション サーフェスのプロパティ]ダイアログ ボックスが開き、ダブルクリックしたサーフェスの名前が表示されます。
- TruPlan ウィンドウで、現在のサーフェスを置き換えるサーフェスを選択します。
新しいサーフェス名が[テッセレーション サーフェスのプロパティ]ダイアログ ボックスに追加されます。
- (省略可能)新しいサーフェスのテッセレーション設定を調整します。
- [OK]をクリックします。
