조립품 구속조건

형상을 구속하여 둘 이상의 구성요소를 서로 상대적으로 배치하고, 조립품의 자유도를 줄이고, 관련 구성요소 간에 구속조건 관계를 작성합니다.

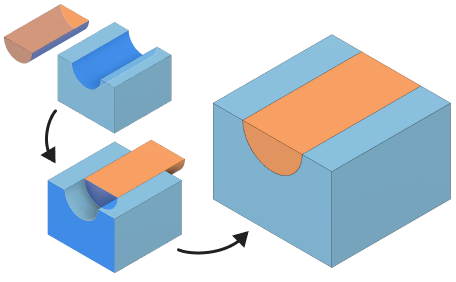

구속조건 조립품 예

디자인 > 조립 > 구성요소 구속

구속조건을 작성하려면 두 구성요소에서 면, 모서리 또는 꼭지점이 플러쉬되거나, 일치하거나, 중심이 같거나, 각도를 이루도록 선택합니다. 그런 다음 간격띄우기 거리 또는 각도를 지정합니다.

한 번에 여러 개의 구속조건을 작성하여 세트를 작성할 수 있습니다.

구속조건 유형

정렬 구속조건 선택한 형상이 서로 플러쉬되거나, 일치하거나, 중심이 같도록 구성요소를 배치합니다.

선택한 형상의 방향은 형상 유형의 조합에 따라 자동으로 결정됩니다. 예를 들어, 두 평면을 선택하면 두 평면이 서로 플러쉬됩니다. 원통형 면과 원형 모서리를 선택하면 서로 일치하게 됩니다. 정렬 유형은 다음과 같습니다.

각도 구속조건 선택한 형상이 서로 상대 각도를 이루도록 구성요소를 배치합니다.

두 평면형 객체 사이에 각도 구속조건을 작성할 경우 몇 가지 다른 방식으로 해결할 수 있습니다. 결과를 더 예측 가능하게 하려면 각도 참조의 축으로 사용할 선형 모서리 또는 스케치 선을 선택합니다.

중심 구속조건은 한 구성요소를 다른 구성요소의 두 면 사이에 배치합니다.

형상 선택에 따라 구성요소가 서로 상대적으로 배치되는 방법이 결정됩니다.

구속조건 세트에는 여러 구속조건 유형이 포함될 수 있습니다. 대화상자에서 테이블의 각 행은 하나의 구속조건을 나타냅니다.

단일 구속조건 또는 구속조건 세트를 작성하면 검색기의 관계 > 구속조건 폴더에 표시됩니다.

구속조건 세트를 작성하면 개별 구속조건 행이 그 아래에 내포됩니다.
