조립품 관계

Fusion의 디자인 작업공간에서는 구성요소 간에 서로 다른 유형의 관계를 작성하여 조립품에서의 상대적 위치, 자유도 및 동작을 정의할 수 있습니다.

디자인 > 조립 패널에서 다음 도구를 사용하여 구성요소 간의 관계를 작성 및 수정할 수 있습니다.

구성요소 간에 새 관계를 작성하면 해당 관계는 검색기 > 관계 폴더에 나타납니다.

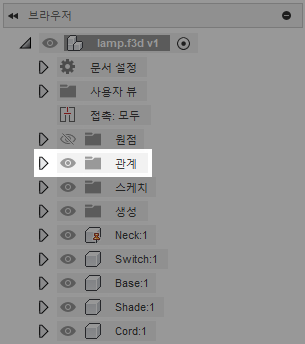

검색기의 조립품 관계 폴더

조립품 구속조건

구속조건은 두 개 이상의 구성요소를 서로 상대적인 위치에 배치하기 위해 형상을 구속하는 조립품 관계입니다.

구속조건을 사용하여 사용 가능한 DOF(자유도)를 잠가 구성요소 관계의 복잡성을 줄일 수 있습니다. 한 번에 여러 구속조건을 작성하여 세트를 작성할 수 있습니다.

구속조건 액세스 지점

조립품 구속조건과 상호 작용할 수 있는 두 가지 액세스 지점은 다음과 같습니다.

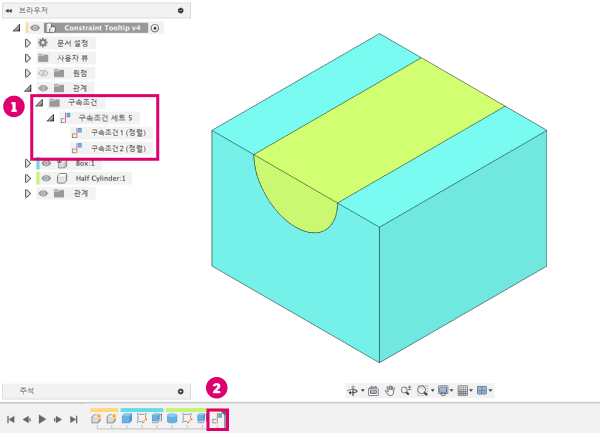

구속조건에 대한 액세스 지점

  1. 검색기의 관계 > 구속조건 폴더 내에 있습니다.
  2. 타임라인에서

접합

접합은 조립품에서 두 구성요소 사이의 상대적 위치 및 동작을 정의하는 기계적 조립품 관계입니다. 접합 원점(사용자 좌표계)을 사용하여 구성요소를 함께 스냅합니다.

움직이는 구성요소가 있는 조립품을 디자인할 때 동작 시뮬레이션은 프로토타입 제작 프로세스의 중요한 부분입니다.

Fusion에서 조립품 관계는 구성요소가 할 수 없는 일 대신 할 수 있는 일에 집중할 수 있도록 하여 구성요소 관계의 복잡성을 줄입니다. 이는 동작을 제한하기 위해 사용 가능한 자유도(DOF)를 잠그는 구속조건 또는 메이트와 같은 다른 접근 방식과는 다릅니다. 이렇게 하려면 조립품의 구성요소가 원하는 방식으로 이동하는지 확인하기 위해 관련된 기본 물리적 요소와 수학을 이해해야 합니다.

반면 접합은 구성요소 간의 동작을 정의하고 해당 동작을 작성하기 위해 필요한 자유도만 열어 둡니다. 이렇게 하면 물리적 요소를 이해할 필요가 줄어들고 동작과 결과 간의 이해가 가능해집니다.

접합 액세스 지점

조립품에서 작성하는 접합과 상호 작용할 수 있는 세 가지 액세스 지점은 다음과 같습니다.

접합에 대한 액세스 점

  1. 브라우저의 관계 > 접합 폴더 내에 있습니다.
  2. 캔버스의 직접 구성요소에 있으며, 접합 유형 아이콘으로 지정됩니다.
  3. 타임라인에서
참고: 브라우저에서 각 부분조립품에는 하위 조립품의 구성요소 사이에 있는 접합을 포함하는 고유한 접합 폴더가 있습니다.

캔버스 또는 브라우저에서 기존 접합을 마우스 오른쪽 버튼으로 클릭하고 다음 추가 도구를 사용하여 수정할 수 있습니다.
