권장되는 워크플로우뿐만 아니라 조립품의 요소를 포함하여 Fusion의 조립품에 대해 알아봅니다.

조립품은 Fusion에서 단일 디자인으로 작동하는 구성요소의 집합입니다.

왼쪽: 구성요소, 오른쪽: 조립품

Fusion에는 조립품에 대한 특별한 파일 유형이 없으므로 각 디자인에 다음이 포함될 수 있습니다.

• 바디로 구성된 단일 구성요소입니다.
• 구성요소 및 내포된 하위 구성요소의 조립품.

Fusion 디자인에서 새 구성요소를 작성하면 해당 구성요소는 조립품이 됩니다.

Fusion의 위치, 접합 및 동작 피쳐를 사용하여 디자인의 구성요소 간 관계를 정의할 수 있습니다.

조립품의 요소

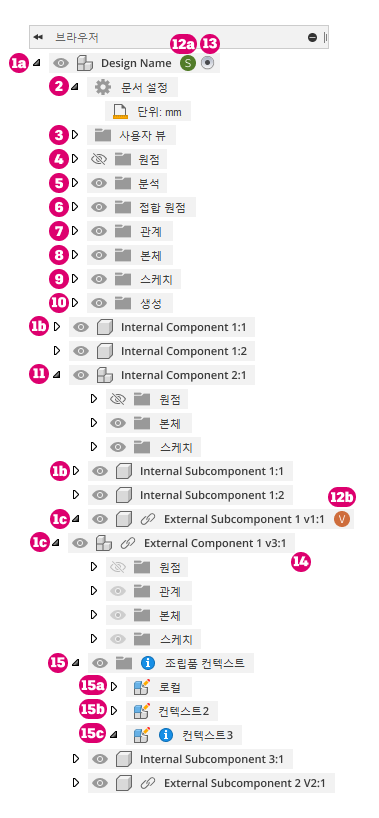

조립품은 브라우저에 구성됩니다.

1. 구성요소: 디자인 요소를 포함하고 구성합니다. 모든 구성요소에는 원점, 구성 형상, 스케치, 바디 및 접합 원점이 포함될 수 있습니다.
   1. 기본 구성요소: 모든 디자인의 상단 구성요소입니다. 모든 구성요소에 포함될 수 있는 요소 외에도, 기본 구성요소에는 전체 조립품에 대한 문서 설정, 명명된 뷰, 분석 및 접합도 포함되어 있습니다.
   2. 내부 구성요소: 현재 디자인 내에 완전히 포함됩니다.
   3. 외부 구성요소(xref): 별도의 디자인에 포함되어 있으며 현재 디자인의 조립품에 참조됩니다. 내부 편집 중에 작성된 조립품 컨텍스트를 포함할 수 있습니다.
2. 문서 설정: 조립품의 단위를 제어합니다.
3. 명명된 뷰: 조립품에 대한 모든 표준 및 사용자 명명된 뷰를 포함합니다.
4. 원점: 구성요소와 연관된 XY/XZ/YZ 평면, X/Y/Z 축 및 원점을 포함합니다.
5. 분석: 단면 분석 도구 및 곡면 분석 도구로 작성된 분석을 포함하여 조립품에서 작성된 분석을 포함합니다.
6. 접합 원점: 구성요소와 연관된 접합 원점이 포함됩니다.
7. 관계: 구성요소 간의 상대적 위치 및 동작을 정의하는 데 사용되는 조립품과 연관된 조립품 관계를 포함합니다.
8. 바디: 구성요소와 연관된 3D 바디가 포함됩니다.
9. 스케치: 바디를 구동하고 정의하는 구성요소와 연관된 디자인 스케치를 포함합니다.
10. 구성: 스케치 및 바디 작성 프로세스를 지원하는 구성요소와 연관된 구성 형상을 포함합니다.
11. 부분조립품: 추가 구성요소가 내포된 모든 구성요소. 최상위 구성요소는 상위 구성요소입니다. 내포된 구성요소는 하위 구성요소입니다.
12. 아바타(예약 배지 포함): 프로젝트 멤버가 디자인 또는 외부 구성요소를 편집하고 있으며 프로젝트 멤버가 디자인 충돌을 방지하기 위해 예약했습니다.
    1. 프로젝트 멤버 1이 활성 디자인을 편집하고 있으며 예약했습니다.
    2. 프로젝트 멤버 2가 활성 디자인에서 외부 구성요소를 편집하고 있으며 예약했습니다.
13. 활성화된 구성요소: 현재 작업 중인 구성요소. 구성요소 옆의 라디오 버튼을 클릭하여 활성화합니다.
14. 내부 편집: 현재 디자인을 종료하지 않고 컨텍스트에서 외부 구성요소를 활성화하고 편집합니다.
15. 조립품 컨텍스트: 구성요소와 연관된 조립품 컨텍스트가 포함되어 있으며, 이 컨텍스트는 내부 편집 중에 구성요소 간의 관계를 정의합니다.
    1. 로컬 컨텍스트: 외부 구성요소를 자체 문서 탭에서 열 경우 디자인이 표시되는 것처럼 나타냅니다. 하위 구성요소에 대한 고유한 위치 세트를 유지합니다.
    2. 조립품 컨텍스트: 특정 시점에서 상위 디자인과 외부 구성요소 간의 연결입니다. 조립품과 관련된 위치 정보를 유지합니다.
    3. 동기화되지 않은 조립품 컨텍스트: 마우스 오른쪽 버튼을 클릭하고 조립품 컨텍스트 동기화를 선택하여 연관 디자인 변경 사항을 업데이트합니다.

조립품의 가시성

브라우저에서 가시성 아이콘 / 을 사용하여 Fusion의 디자인에서 객체의 가시성을 제어할 수 있습니다.

조립품에서 내부 구성요소의 가시성과 그 안에 있는 객체를 활성 디자인에서 직접 제어할 수 있습니다.

조립품에 참조되는 외부 구성요소는 외부 디자인에서 가시성을 상속합니다.

가시성 재지정

조립품 환경에서 외부 구성요소 및 이 구성요소 내의 객체의 가시성을 재지정할 수 있습니다.

외부 구성요소에서 객체의 가시성을 조정하면 해당 객체의 가시성이 조립품에서 재지정됩니다.

외부 디자인에서는 가시성이 변경되지 않습니다. 다른 조립품에서 외부 구성요소가 참조되는 경우 다른 조립품에서도 가시성을 재지정하지 않는 한 기본 가시성은 외부 디자인에서 계속 상속됩니다.

재지정할 수 있는 객체:

• 구성요소
• 바디
• 스케치
• 구성 형상
• 폴더(바디, 스케치 및 구성에만 해당)

재지정할 수 없는 객체:

• 원점 폴더
• 접합 폴더

객체 옆에 있는 가시성 아이콘 위에 마우스를 놓으면 조립품에서 가시성이 재지정되면 툴팁이 표시됩니다.

가시성 아이콘을 클릭하여 특정 가시성 재지정을 제거하거나 브라우저의 상황에 맞는 메뉴에서 가시성 재지정 제거 도구를 사용하여 조립품에서 모든 가시성 재지정을 한 번에 제거할 수 있습니다.

조립품 모델링의 워크플로우

조립품을 작성하려는 경우 다음을 수행하는 것이 가장 좋습니다.

• 형상 작성을 시작하기 전에 새 구성요소 도구를 사용하여 디자인 프로세스 초기에 구성요소를 작성합니다.
• 작업할 구성요소를 활성화합니다.
• 시작 부분부터 속하는 구성요소 내부에 스케치 및 바디를 작성합니다.

이 워크플로우는 각 구성요소에 대해 체계적이고 정돈된 파라메트릭 히스토리를 유지하는 데 도움이 되며, 구성요소를 다른 디자인에서 쉽게 재사용할 수 있도록 하는 방식으로 설정합니다.

복잡한 조립품에서 관계를 작성하기 위한 전략

복잡한 조립품 내에서 구성요소를 배치하는 프로세스를 단순화하기 위해 여러 개의 작은 조립품을 작성할 수 있습니다. 필요에 따라 접합, 강체 그룹 및 접촉 세트 관계를 적용한 다음 각 관계를 별도의 디자인으로 저장합니다. 이 방법을 사용하면 부분조립품을 업스트림 조립품의 단일 단위로 배치할 수 있습니다.

구성요소를 부분조립품으로 그룹화하면 둘 이상의 조립품에서 구성요소를 재사용하는 프로세스도 단순화됩니다.
